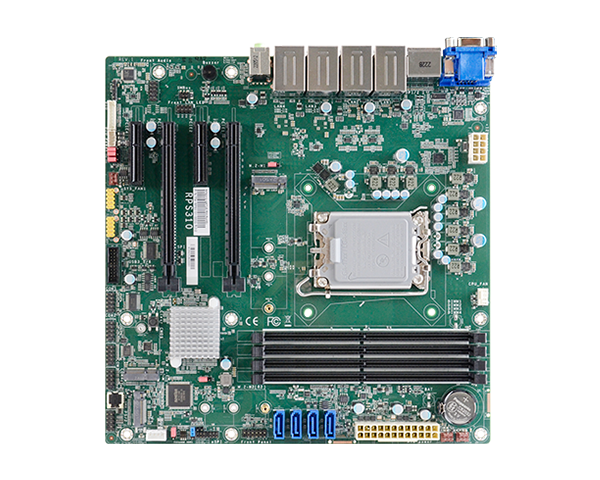

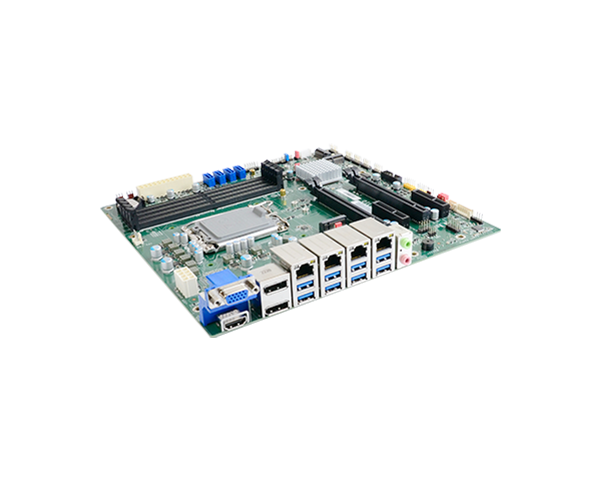

● 搭载英特尔® R680E/Q670E 芯片组的第 14/13/12 代英特尔® 酷睿™
● 4 个 DDR5 DIMM，最高可达 128GB
● 支持 4 个独立显示器：VGA、2 DP++、HDMI
● 支持4K分辨率
● 多重扩展：2 PCIe x16、2 PCIe x4、1 M.2 E key、2 M.2 M key、4 SATA 3.0

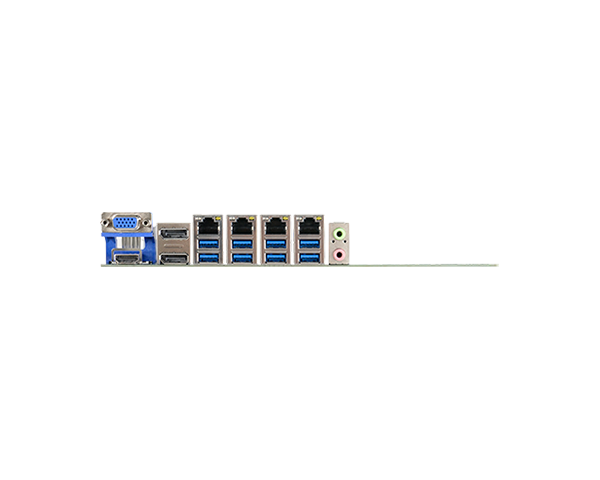

● 丰富的 I/O：4 个英特尔 2.5GbE、4 个 COM、4 个 USB 3.2 Gen 2、6 个 USB 3.2 Gen 1、4 个 USB 2.0
| 处理器 | 第 12/13/14 代英特尔® LGA 1700 插槽处理器，TDP 支持高达 125W |
| 芯片组 | 英特尔® R680E 芯片组 |
| 内存 | 四个 288 针 UDIMM，最高可达 128GB（ECC/非 ECC） 双通道 DDR5，最高可达 4400 MHz *仅 R680E 支持 ECC 内存 |
| BIOS | AMI SPI 256Mbit |
| 控制器 | 英特尔® HD 第 9 代显卡 |
| 特性 | OpenGL 4.5、DirectX 12、OpenCL 2.1 硬件解码：AVC/H.264、MPEG2、VC1/WMV9、JPEG/MJPEG、HEVC/H265、VP8、VP9 硬件编码：MPEG2、AVC/H264、JPEG、HEVC/H265、VP8、VP9 |
| 显示器 | 1 x VGA 2 x DP++ 1 x HDMI 2.0a VGA: 分辨率高达 1920x1200 @ 60Hz DP++: 分辨率高达 4096x2304 @ 60Hz HDMI: 分辨率高达 4096x2160 @ 24Hz |
| 多重显示 | VGA + 2 DP++ + HDMI |
| 界面 | 2 x PCIe x16 (Gen 4)（1 x16 信号或 2 x8 信号） 2 x PCIe x4 (Gen 4) 1 x M.2 2230 E key（可选 PCIe/USB 2.0/Intel CNVi 支持）（独立 Wifi 6E 支持） 1 x M.2 2242/2260/2280 M key（PCIe x4 Gen4 NVMe/SATA 支持） 1 x M.2 2242/2260/2280 M key（PCIe x4 Gen4 NVMe 支持） |
| 音讯编译码器 | Realtek ALC888 |
| 控制器 | 1 x Intel® I226-LM (Core i9/i7/i5 支持 iAMT) 1 x Intel® I226-V 2 x Intel® I226-V (仅 R680E 支持) |
| 以太网络 | 2 x 2.5GbE (RJ-45) 或 4 x 2.5GbE (RJ-45)（仅 R680E 支持） |
| USB | 4 个 USB 3.2 第 2 代 4 个 USB 3.2 第 1 代 |
| 显示 | 2 x DP++ 1 x HDMI 2.0a 1 x VGA |
| 音源 | 1 x 线路输入 1 x 线路输出 1 x 麦克风输入 |
| 串行端口 | 2 x RS-232/422/485（RS-232 带电源）（2.54mm 间距） 2 x RS-232（2.54mm 间距） |
| USB | 2 x USB 3.2 Gen1 4 x USB 2.0（2.54mm 间距）（1 x USB 2.0 垂直 A 型） |
| 音效 | 1 x 前置音频接头 1 x S/PDIF |
| SATA | 4 个 SATA 3.0（高达 6Gb/s） RAID 0/1/5/10 |
| DIO | 4 输入 / 8 输出 DIO |
| PS/2 | 1 x PS/2 （2.54 毫米间距） |
| SMBus | 1 x SMBus |
| 看门狗定时器 | 系统复位，可通过软件编程 1 至 255 秒 |
| 信赖平台模块 | Infineon TPM 2.0 |
| 类型 | ATX |
| 端口 | 8针ATX 12V电源 24针ATX电源 |
| 耗能 | 待定 |
| RTC 电池 | CR2032 纽扣电池 |
| 温度 | 工作温度：-5 至 65°C 存储温度：-30 至 60°C（带 RTC 电池）； -40 至 85°C（不带 RTC 电池） |
| 湿度 | 工作：5 至 95% RH 存储：5 至 95% RH |
| 支持操作系统 | Windows 10 IoT 企业版 64 位 Windows 11 企业版 Linux |
| 尺寸 | micro ATX 规格 244 毫米 (9.6") x 244 毫米 (9.6") |
| 认证 | CE, FCC Class B, RoHS |
