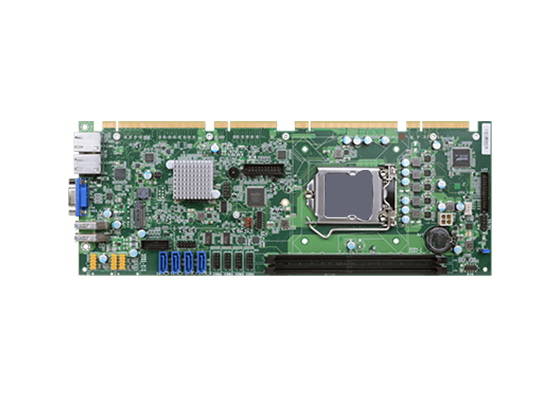

2个独显，丰富的 I/O和扩展接口，采用英特尔® Q170/H110 的第 7/6 代智能英特尔® 酷睿™， 分辨率高达 1920x1200 @ 60Hz。
| 处理器 | 第七代智能英特尔® 酷睿™ 处理器，LGA1151 第6 代英特尔®酷睿™ 处理器，LGA1151 |
| 芯片组 | 英特尔® Q170/H110 芯片组 |
| 内存 | 两个 288 针 DIMM，高达 32GB 双通道 DDR4 1866/2133MHz |
| BIOS | Insyde SPI 128Mbit |
| 显示器 | 1 x VGA 1 x DVI-D（可根据要求提供） VGA：分辨率高达 1920x1200 @ 60Hz DVI：分辨率高达 1920x1200 @ 60Hz |
| 双重显示 | VGA + DVI-D（根据要求提供） |
| 界面 | 1 个 PCIe x16 第 3 代 4 个 PCIe x1 Gen. 3 4 个 PCI 接口 1 个 M.2 M key 2280 (PCIe/SATA3.0) |
| 控制器 | 1 x 英特尔® I219LM PHY 1 x 英特尔® I211AT PCIe (10/100/1000Mbps) (仅 Core i7/i5 支持 iAMT) |

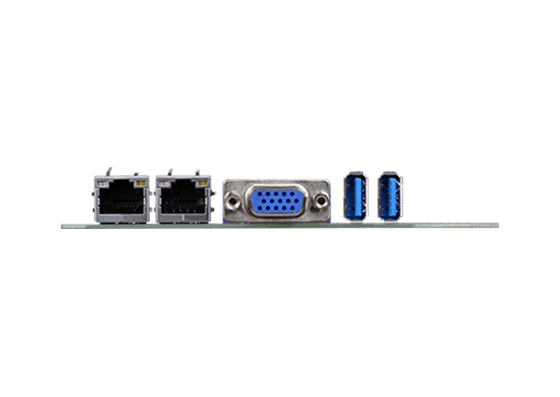

| 以太网络 | 2 个千兆以太网 (RJ-45) |
| 显示 | 1 x VGA 1 x DVI-D（根据要求提供） |
| USB | 2 个 USB 3.0 |
| 串行端口 | 2 个 RS232/422/485（2.54 毫米间距） 2 个 RS232（2.54 毫米间距） |
| USB | 2 个 USB 3.0（2.0 毫米间距） 6 个 USB 2.0（2.54 毫米间距） |
| SATA | 4 个 SATA 3.0（高达 6Gb/秒） |
| DIO | 1 个 8 位 DIO |
| SMBus | 1 x SMBus |
| 其他 输入/输出 | ATX 12V电源连接器和扩展金手指 |
| 看门狗定时器 | 软件可编程范围为 1 至 255 秒 |
| 信赖平台模块 | fTPM 2.0/d TPM 2.0（可选） |
| 耗能 | 空闲：i7-7700 65W：12V @ 1.28A (15.36W)、5V @ 0.54A (2.7W)、3.3V @ 0.47A (1.55W) 最大：i7-7700 65W：12V @ 6.78A (81.36W)、 5V@0.72A（3.6W），3.3V@0.58A（1.91W） |
| 温度 | 工作温度：0 至 60°C 存储温度：-40 至 85°C |
| 湿度 | 工作：5 至 90% 相对湿度 |
| 平均故障时间 | PIC-Q170/H110：666,097 小时 @ 25°C； 404,733 小时 @ 45°C； 263,381 小时 @ 60°C 计算模型：Telcordia 第 4 期 环境：GB、GC – 地面良性、受控 |
| 微软 | Windows 7（32/64 位） Windows 8.1（64 位） Windows 10 IoT Enterprise（64 位） 注意：第 7 代 Intel Core 处理器仅支持 Win 10。 |
| Linux | Linux |
| 尺寸 | 全尺寸 PICMG 1.3 338 毫米（13.3 英寸）x 126.39 毫米（4.98 英寸） |
| 高度 | 顶部：20.95mm 底部：4.4mm |
| 认证 | CE, FCC , RoHS |
