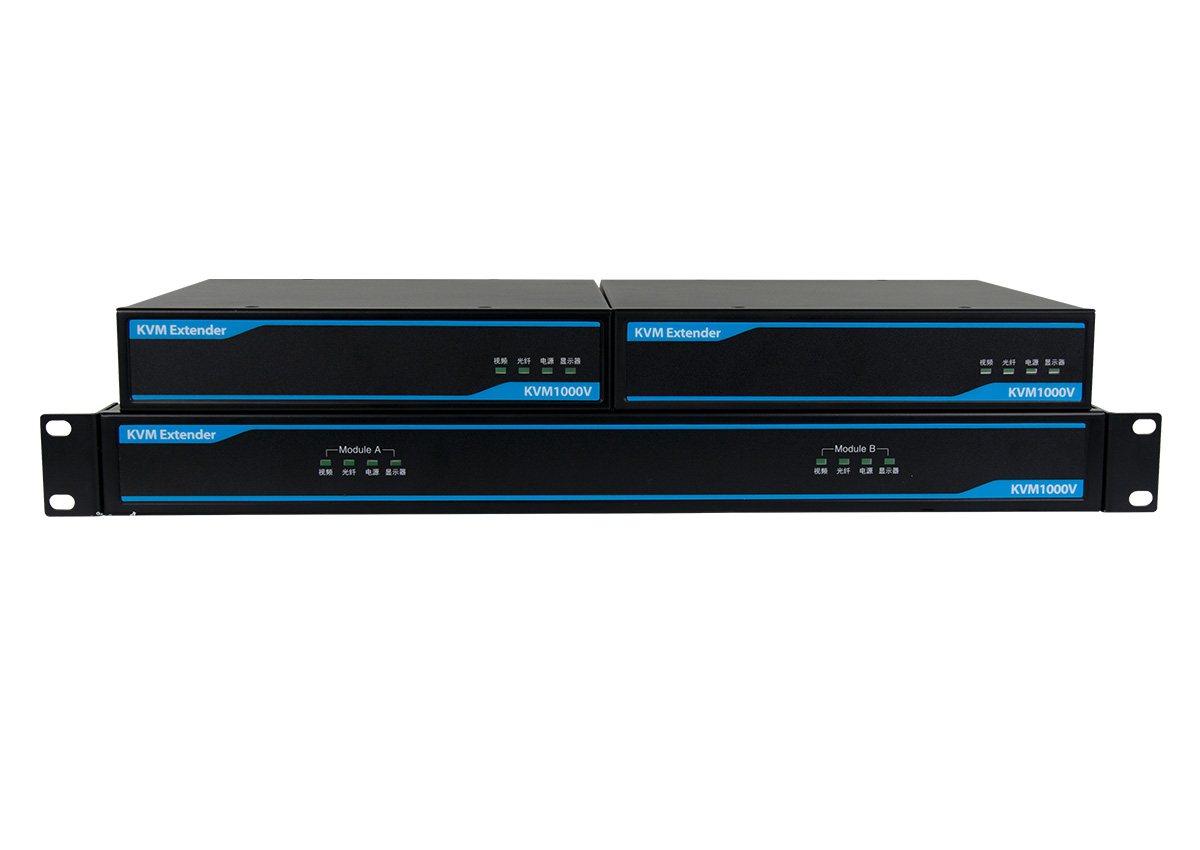

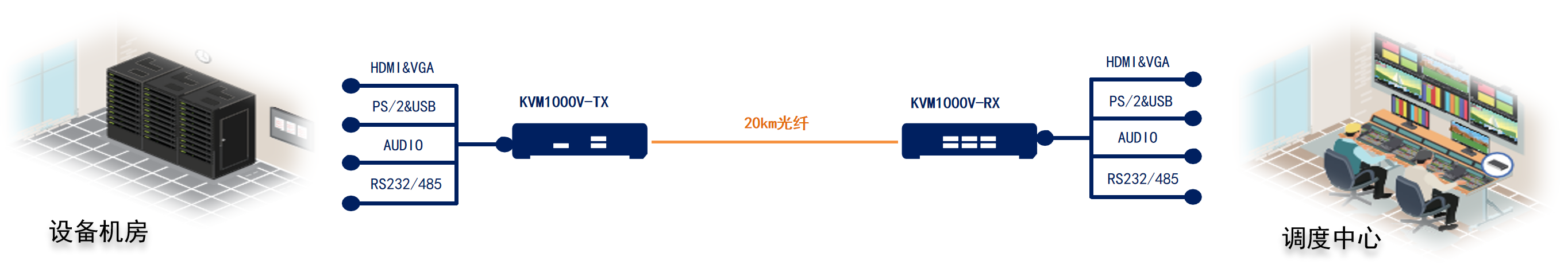

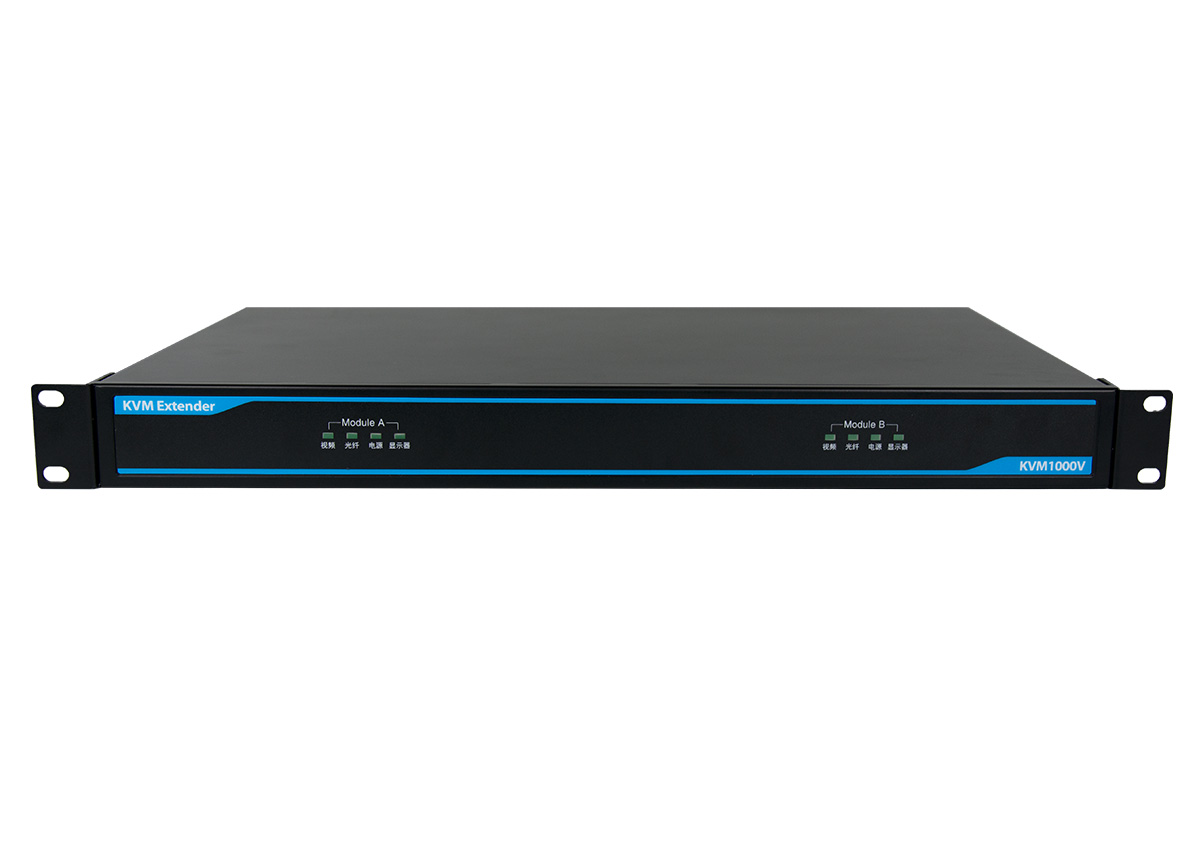

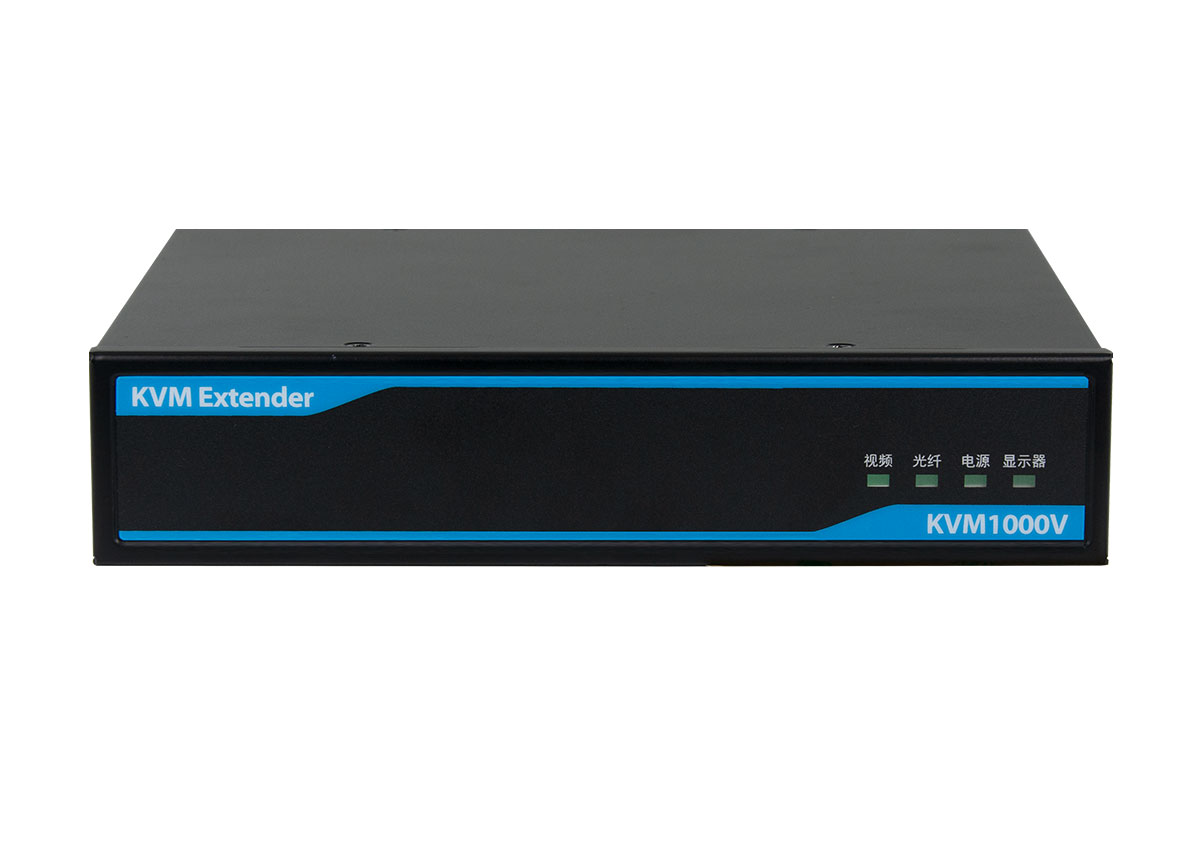

KVM1000V是一款面向工业自动化&轨道交通行业应用研发的一款KVM信号长线驱动器,核心采用高速FPGA芯片进行信号采集与编码，再通过使用单模&多模光纤作为载体将高清音视频与控制信号（包括：USB, PS/2键鼠，3.5mm立体声音频，VGA视频，HDMI视频，RS-232&RS-485等）依据不同通信距离的光模块，可以实现100米~80KM范围内的远程传输与控制。KVM1000V最小工作单元是由发射机（TX）与接收机（RX）组成，发射机采用模块化设计，能与被控目标计算机同时安装在19英寸标准机柜内，便于机房施工与维护。接收机采用紧凑式结构设计，便于安装在远端操作台或紧凑空间内。
|

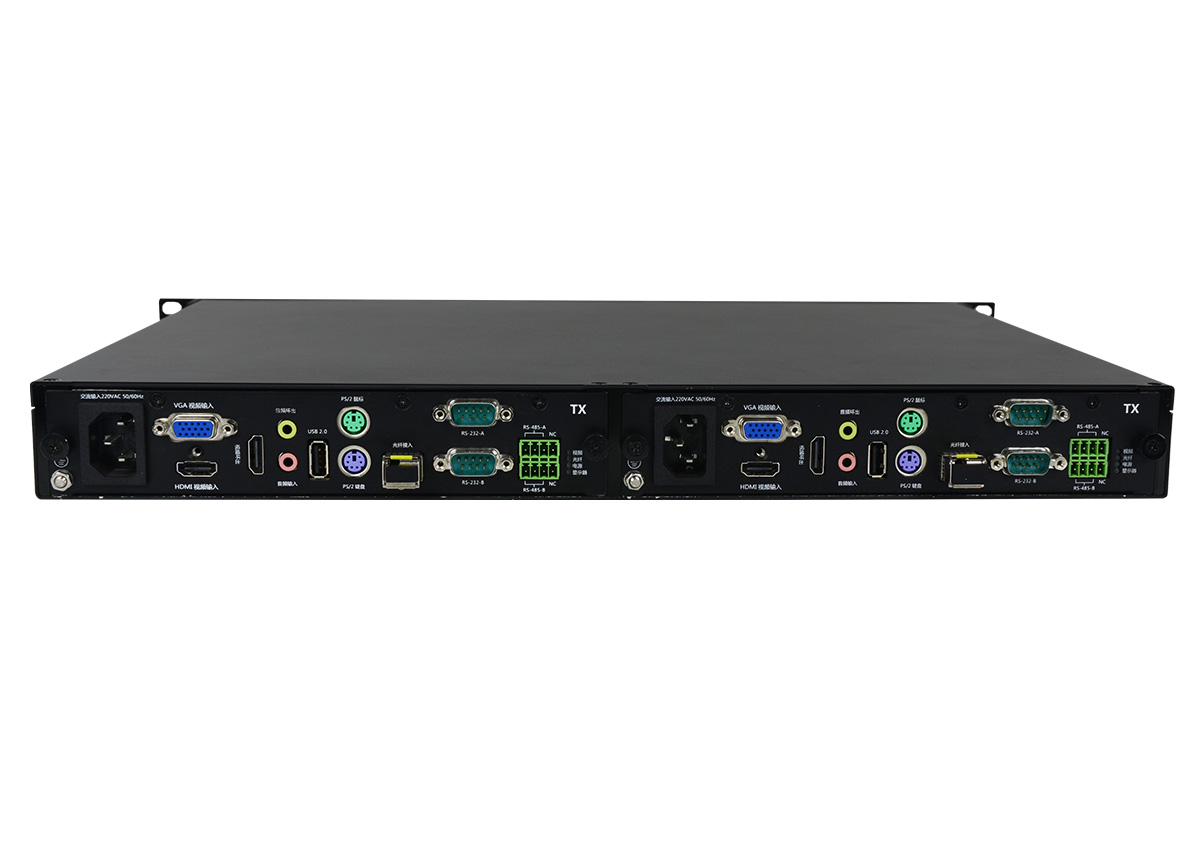

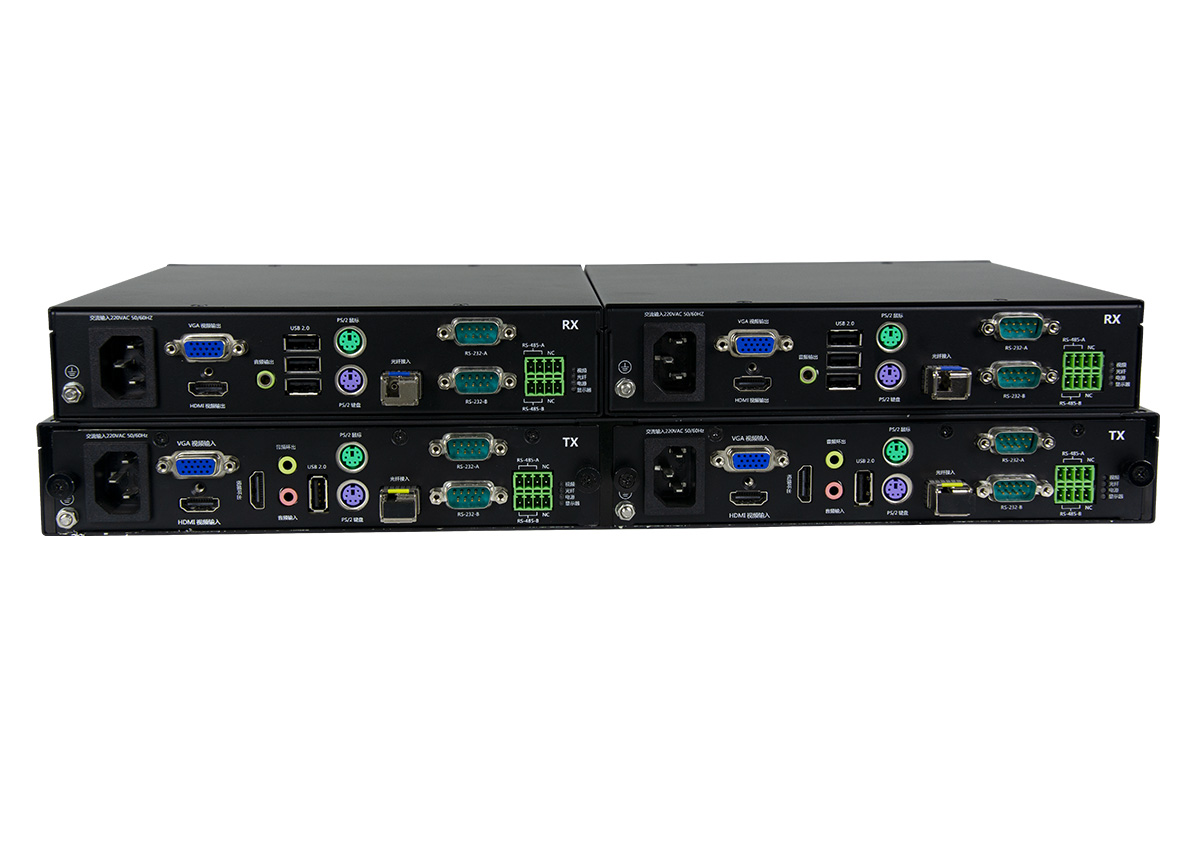

发射机（TX）端口配置 |

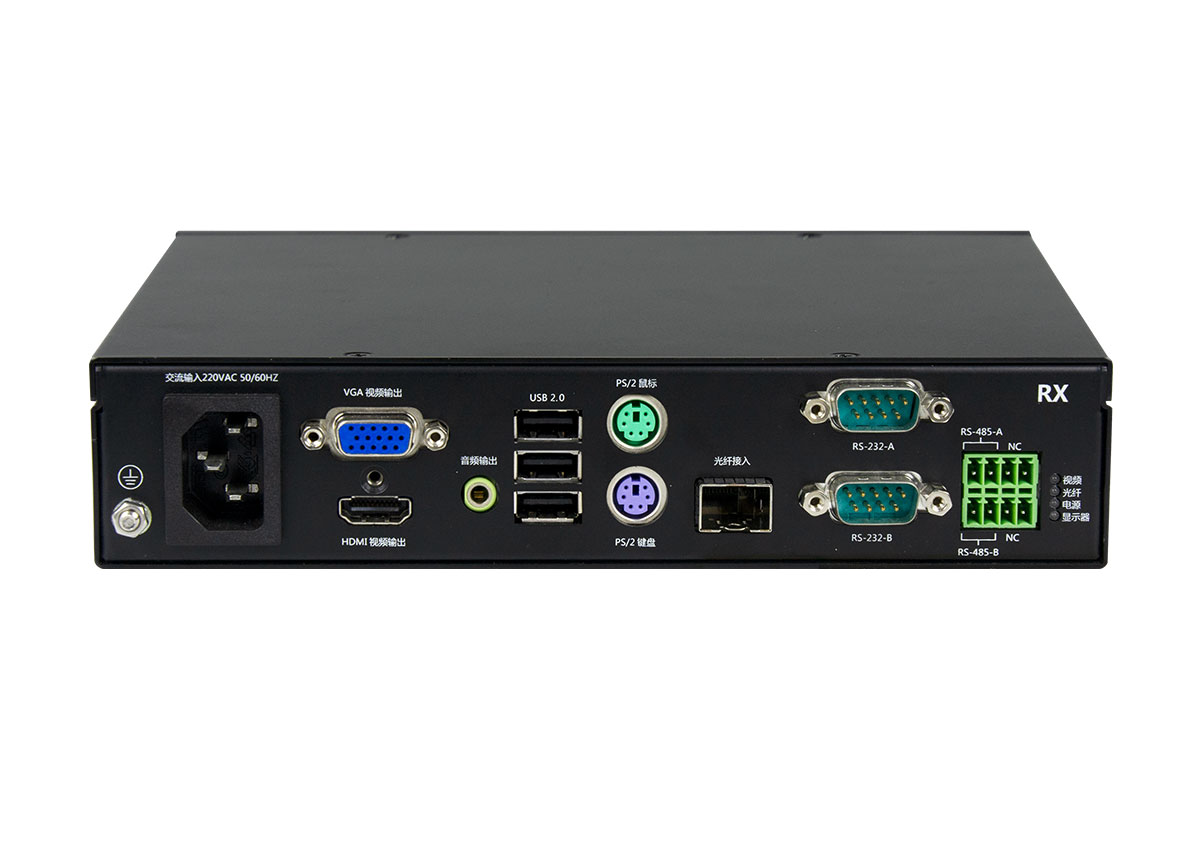

接收机(RX)端口配置 |
||||||
|
类别 |
说明 |
数量 |
类别 |
说明 |
数量 |
||
|
HDMI视频输入 |
HDMI-A 公头 |
1 |
HDMI视频输出 |
HDMI-A 公头 |
1 |
||
|
HDMI 环出 |
HDMI-A 公头 |
1 |
VGA视频输出 |
DB 15插座（孔） 母头 |
1 |
||
|
VGA视频输入 |
DB 15插座（孔） 母头 |
1 |
音频输出 |
3.5mm音频插座 |
1 |
||
|
USB输入 |
USB2.0-A 插座 |
1 |
USB输出 |
USB2.0-A 插座 |
3 |
||
|
音频输入 |
3.5mm音频插座 |
1 |
PS/2鼠标 |
6P Mini-DIN F(绿)插座 |
1 |
||
|
音频环出 |
3.5mm 音频插座 |
1 |
PS/2键盘 |
6P Mini-DIN F(紫)插座 |
1 |
||
|
PS/2鼠标 |
6P Mini-DIN F(绿)插座 |
1 |
光纤接口 |
SFP插座，可选SC或LC（单双纤）光模块 |
1 |
||
|
PS/2键盘 |
6P Mini-DIN F(紫)插座 |
1 |
RS-232 |
接主机RS-232端口（DB 9针） |
2 |
||
|
光纤接口 |
SFP插座，可选SC或LC（单双纤）光模块 |
1 |
RS-485 |
3.5mm间距 接线端子 |
2 |
||
|
RS-232 |
DB 9插座（针）公头 |
2 |
/ |
||||
|
RS-485 |
3.5mm间距 接线端子 |
2 |
/ |
||||
|
外形尺寸 |
435*360*44.4 mm（宽*深*高） |
外形尺寸 |
210*206*44.4 mm（宽*深*高） |
||||
|
电源规格 |
C13插座，交流输入 110VAC/220V AC±20%，47-63Hz |
||||||
|
环境参数 |
|||||||
|
工作温度 |
-25~60℃ |
存储温度 |
-40~80℃ |
震动冲击 |
IEC 60068-2-6 1Grms |
||
|
湿度 |
5~95%@45℃ 非凝露 |
海拔高度 |
≤5500m |
MTBF |
≥100000H |
||
|
产品认证 |
CE,FCC,IC,PSE,UKCA,RoHS |
||||||
