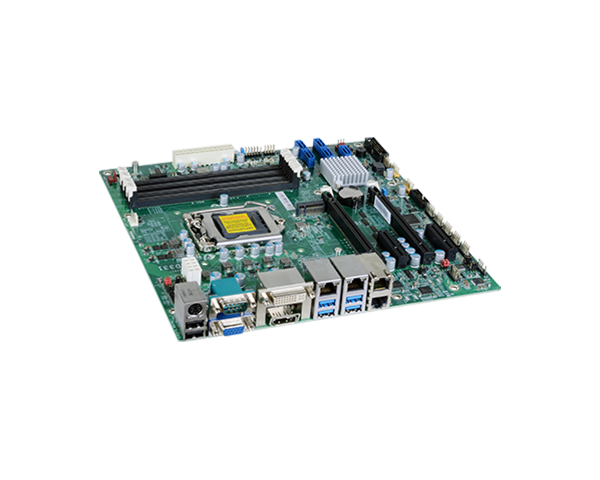

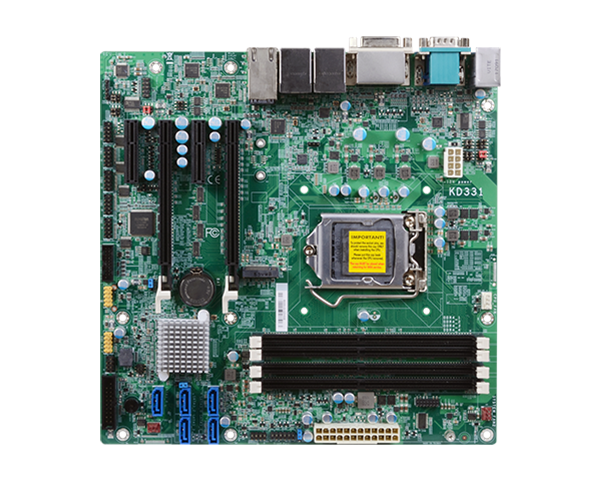

首页 > 产品中心 > 嵌入式工业主板 > Micro-ATX主板 > KD331-Q170
● 第6/7代 Intel® Core™, Intel® Q170
● 4 DDR4 DIMM 至 64GB
● 三个独立显示: VGA + DVI-I + DP++
● 多重扩充: 2 PCIe x16 (1 x16 or 2 x8 讯号), 2 PCIe x4, 1 M.2, 1 LPC
● 丰富I/O: 4 Intel 网口, 6 串口, 6 USB 3.0, 6 USB 2.0
| 处理器 | 第 6/7 代 Intel® Core™ /Pentium®/Celeron® LGA 1151 插槽处理器，TDP 高达 95W |
| 芯片组 | 英特尔® Q170 芯片组 |
| 内存 | 四个 288 针 DIMM，最高可达 64GB 双通道 DDR4 2133/2400MHz |
| BIOS | Insyde SPI 128Mbit |
| 控制器 | 英特尔® HD 第 9 代显卡 |
| 特性 | OpenGL 5.0、DirectX 12、OpenCL 2.1 硬件解码：AVC/H.264、MPEG2、VC1/WMV9、JPEG/MJPEG、HEVC/H265、VP8、VP9 硬件编码：MPEG2、AVC/H264、JPEG、HEVC/H265、VP8 , VP9 |
| 显示器 | 1 x VGA 1 x DVI-I（DVI-ID 信号） 1 x DP++ VGA：分辨率高达 1920x1200 @ 60Hz DVI-I：分辨率高达 1920x1200 @ 60Hz DP++：分辨率高达 4096x2106 @ 60Hz |
| 三重显示 | VGA + DVI-I（DVI-D信号）+ DP++ |
| 界面 | 2 x PCIe x16（1 x16 或 2 x8 信号）（第 3 代） 2 x PCIe x4（第 3 代） 1 x M.2 2260/2280 M 键（SATA3.0/PCIe Gen3 x2 NVMe）（2260/2280） |
| 音讯编译码器 | Realtek ALC888S-VD2-GR |
| 控制器 | 3 个英特尔® I211AT PCIe (10/100/1000Mbps) 1 个英特尔® I219LM PCIe (10/100/1000Mbps)（仅 CoreTM i7/i5 支持 iAMT） |

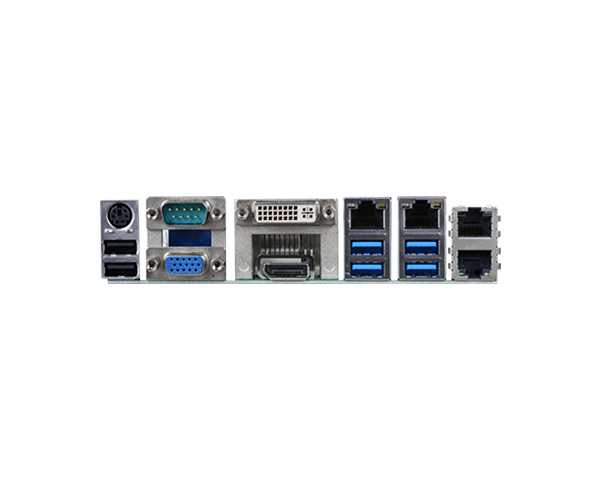

| 以太网络 | 4 个千兆以太网 (RJ-45) |
| 串口 | 1 x RS-232/422/485（RS-232 带电源）(DB-9) |
| USB | 4 个 USB 3.0 2 个 USB 2.0 |
| PS/2 | 1 个 PS/2（迷你 DIN-6） |
| 显示 | 1 x VGA 1 x DVI-I (DVI-D 信号) 1 x DP++ |
| 串行端口 | 1 x RS-232/422/485（RS-232 带电源）（2.54mm 间距） 4 x RS-232（2.54mm 间距） |
| USB | 2 x USB 3.0（2.00mm 间距） 4 x USB 2.0（2.54mm 间距）或 2 x USB2.0（2.54mm 间距）+1 x 垂直 USB 2.0（可选） |
| 音效 | 1 x 前置音频接头 1 x S/PDIF |
| SATA | 5 个 SATA 3.0（高达 6Gb/s）RAID 0/1/5/10 |
| DIO | 1 x 8 位 DIO |
| LPC | 1 x LPC（支持LPC EXT-RS232/RS485模块） |
| SMBus | 1 x SMBus |
| 看门狗定时器 | 系统复位，可通过软件编程 1 至 255 秒 |
| 信赖平台模块 | Infineon TPM2.0/1.2（可选，需要最小起订量） |
| 类型 | ATX |
| 端口 | 8针ATX 12V电源 24针ATX电源 |
| 耗能 |
空闲：i7-7700：3.3V @ 0.4817A (1.58961W)；5V @ 0.5781A (2.8905W)；12V @ 0.3707A (4.4484W) 最大值：i7-7700：3.3V @0.476A (1.5708W)；5V @ 0.6863A (3.4315W)；12V @ 9.2347A (110.816W) |
| RTC 电池 | CR2032 纽扣电池 |
| 温度 | 工作温度：0 至 60°C 存储温度：-30 至 60°C，使用 RTC 电池； -40 至 85°C（不带 RTC 电池） |
| 湿度 | 工作：5 至 90% 相对湿度 存储：5 至 90% 相对湿度 |
| 平均无故障时间 | 503,212 小时 @ 25°C；281,329 小时 @ 45°C；175,239 小时 @ 60°C |
| 支持操作系统 | Windows 7 32/64 位 Window 8.1 64 位 Windows 10 64 位 Linux 注意：第 7 代 CPU SKU 仅支持 Windows 10 64 位和 Linux |
| 尺寸 | microATX 尺寸 244 毫米 (9.6") x 244 毫米 (9.6") |
| 认证 | CE, FCC, RoHS, UL |
