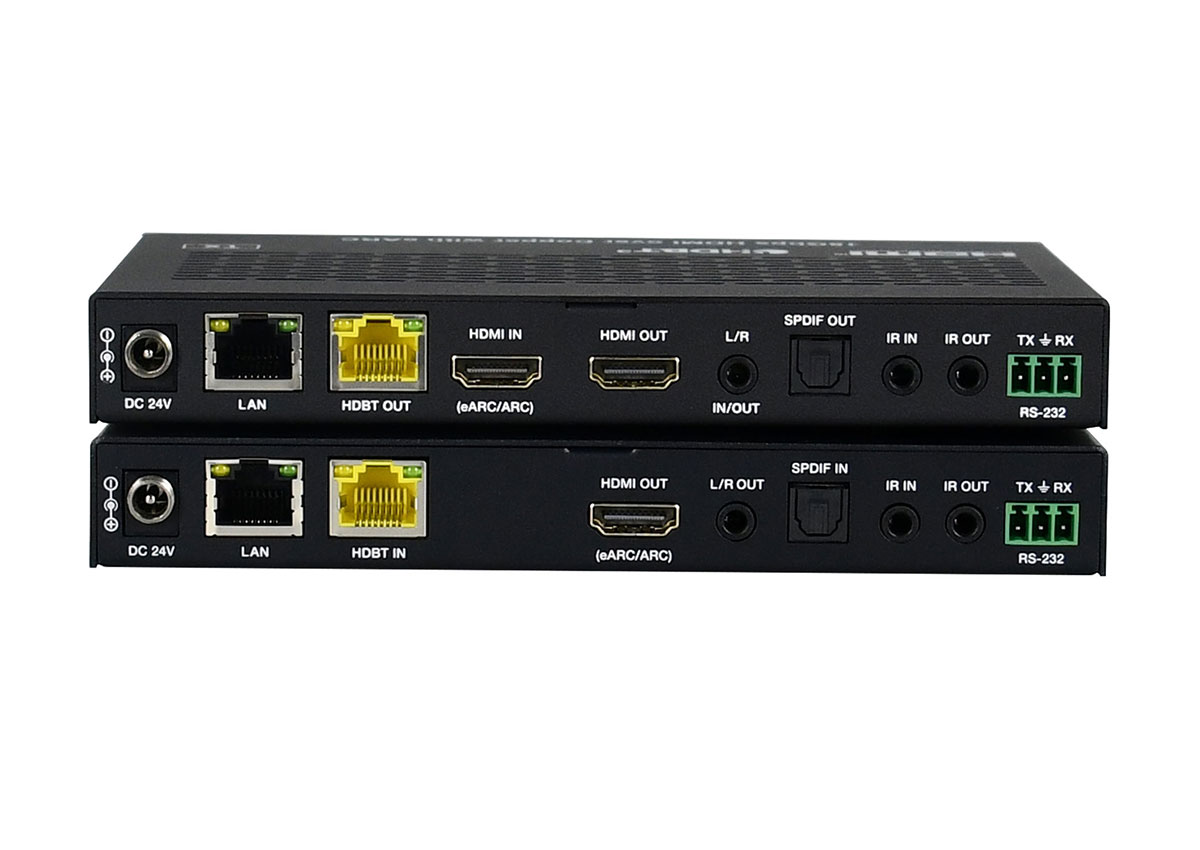

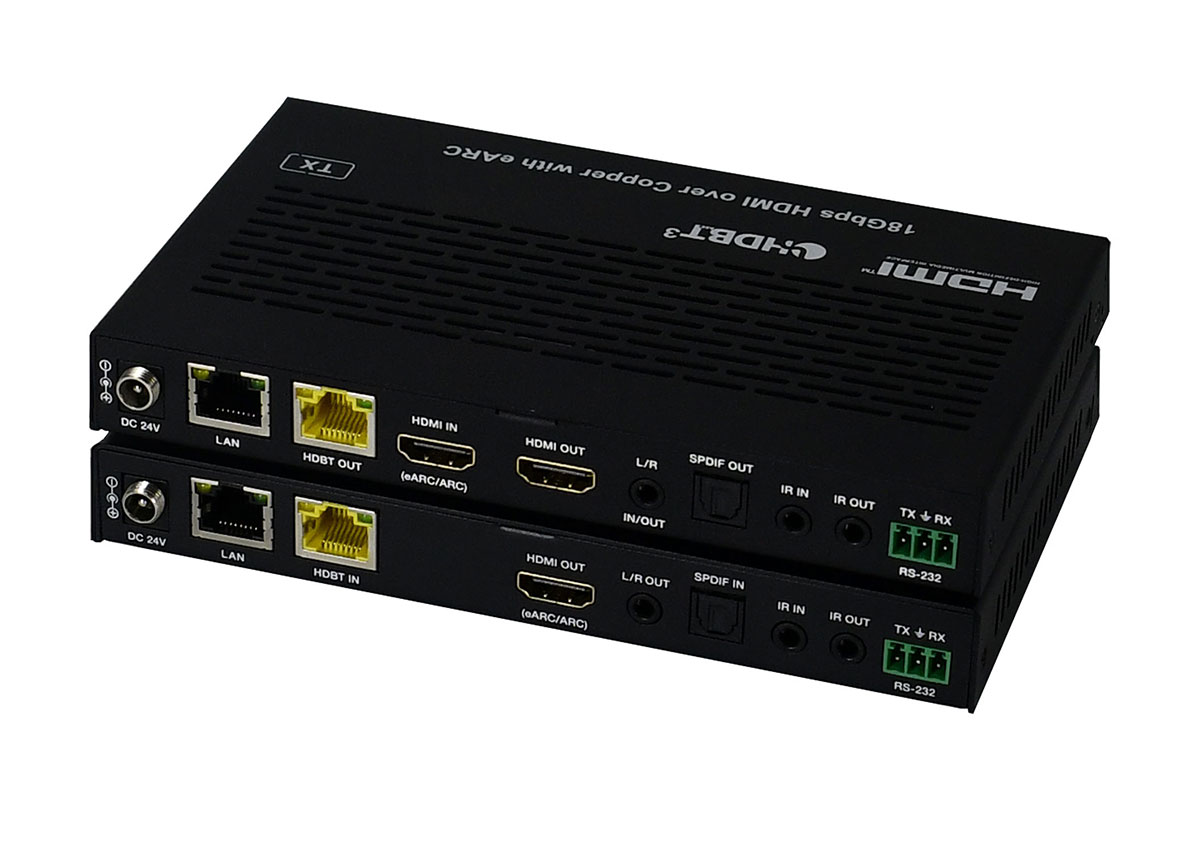

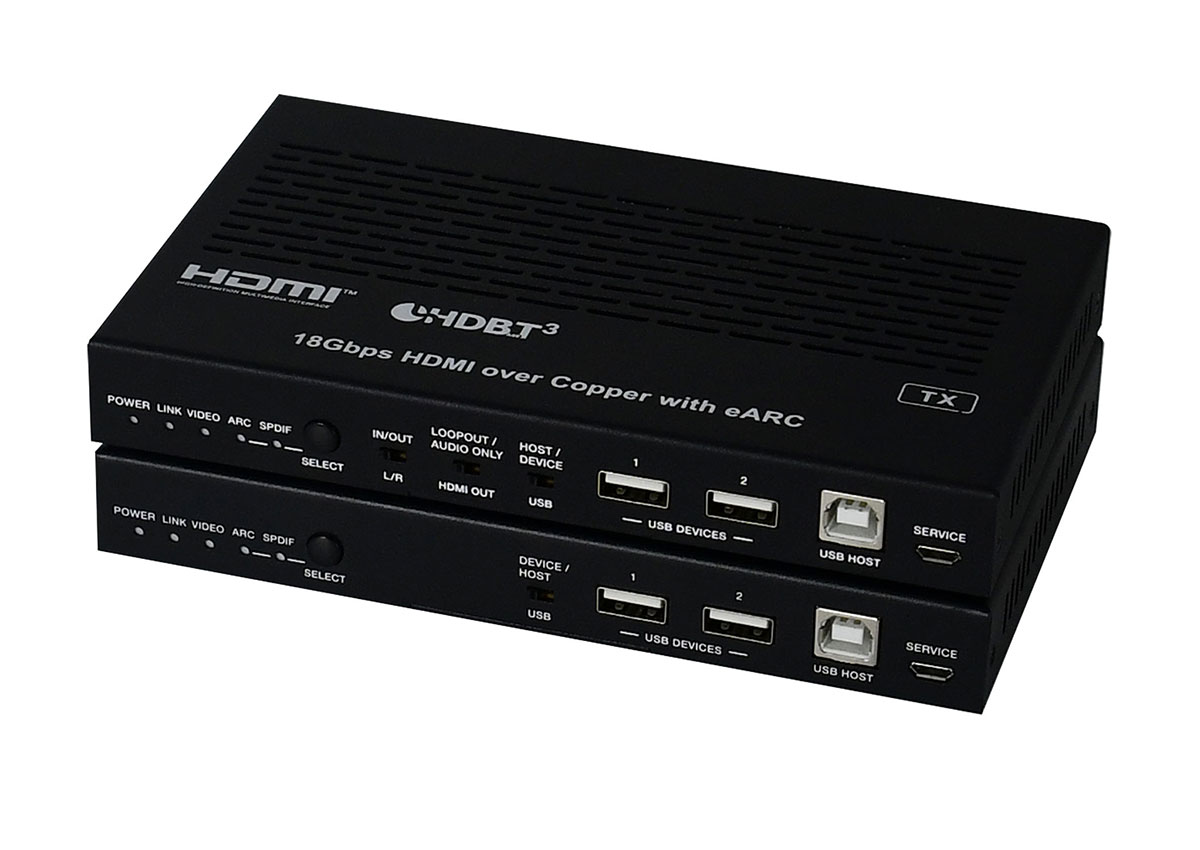

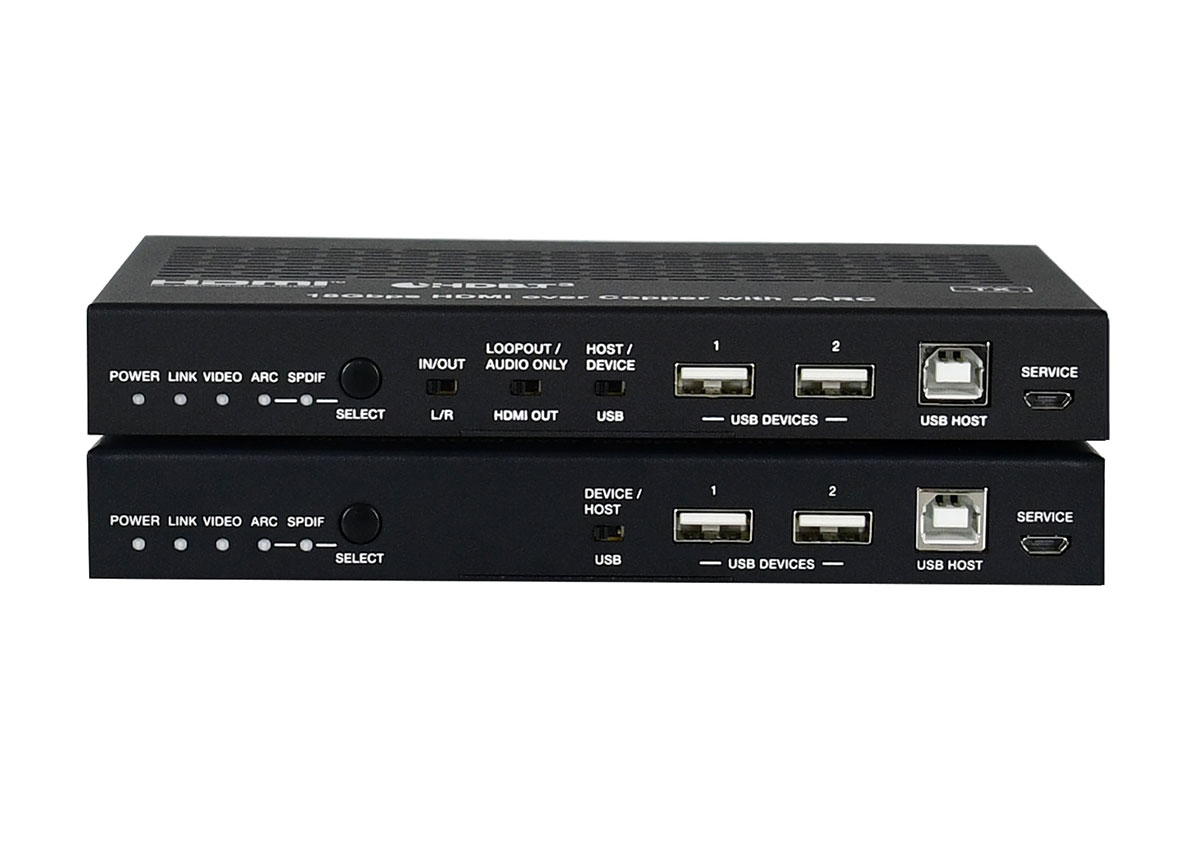

这款 HDBaseT 3.0 延长器可通过 CAT6a/7 网线将 HD/UHD 音频/视频信号、eARC/ARC、RS-232、双向红外控制信号、1GbE 以太网和 USB2.0 信号延长至 100 米，实现零延迟和无压缩信号源与显示设备之间的长距离传输。最高分辨率为 4K @ 60Hz 4:4:4。发送器支持音频嵌入和剥离，接收器支持音频剥离。本产品支持 eARC/ARC 功能（接收器 HDMI 输出的音频返回到发射器的 HDMI IN 端口、HDMI OUT 端口（仅音频）、SPDIF OUT 端口）。还支持USB2.0传输（Host/Device可配置）和双向POC功能。该产品通过CAT线为HDMI延长应用提供了最便捷的解决方案，可广泛应用于视频会议系统、多媒体信号广播、HDMI信号延长等领域。
1、兼容 HDMI2.0b、HDCP 2.2 和 HDBaseT 3.0；
2、支持18Gbps视频带宽；
3、支持视频分辨率高达4K2K@60Hz (YUV 4:4:4)；
4、支持HDR、HDR10、HDR10+、杜比视界和HLG直通；
5、支持 HDMI 音频格式：LPCM、Dolby Digital/Plus/EX、Dolby True HD、DTS、DTS-EX、DTS-96/24、DTS High Res、DTS-HD Master Audio、DSD；
6、通过单根CAT6A/7网线，无压缩、无延迟的传输距离可达100米；
7、支持eARC/ARC音频返回到发射器的HDMI IN端口、HDMI OUT端口（仅音频）和SPDIF OUT端口；
8、支持单向SPDIF音频反向传输；
9、支持双向红外控制信号、RS-232控制信号和1G网络信号透传；
10、支持USB2.0传输（Host/Device可配置）；
11、支持双向24V POC功能，即发射器或接收器只需一端连接24V/1A电源；
12、设计合理、安装方便。
|
参数规格 |
|
|
HDMI 合规性 |
HDMI 2.0b |
|
HDCP 合规性 |
HDCP 2.2 |
|
视频带宽 |
18Gbps |
|
视频分辨率 |
高达 4K@60Hz 4:4:4 |
|
HDBaseT 带宽 |
主链路速率16Gbps，回程链路速率2Gbps |
|
高动态范围 |
HDR、HDR10、HDR10+、杜比视界、HLG |
|
色彩空间 |
RGB、YCbCr 4:4:4、YCbCr 4:2:2、YCbCr 4:2:0 |
|
颜色深度 |
8/10/12 位 |
|
HDMI 音频格式 |
LPCM、杜比数字/Plus/EX、杜比 True HD、DTS、DTS-EX、DTS-96/24、DTS 高分辨率、DTS-HD 主音频、DSD |
|
左/右音频格式 |
PCM2.0 |
|
SPDIF 音频格式 |
LPCM2.0、AC3 5.1、DTS 5.1 |
|
红外线等级 |
12Vp-p |
|
红外频率 |
20K-60KHz |
|
USB 带宽 |
高达 350Mbps |
|
以太网 |
1000Mbps |
|
RS-232 |
高达 921600bps |
|
传输距离 |
100m（单根CAT6A/7网线） |
|
静电放电保护 |
人体模型：±8kV（空气放电）、±4kV（接触放电） |
|
连接参数 |
|
|

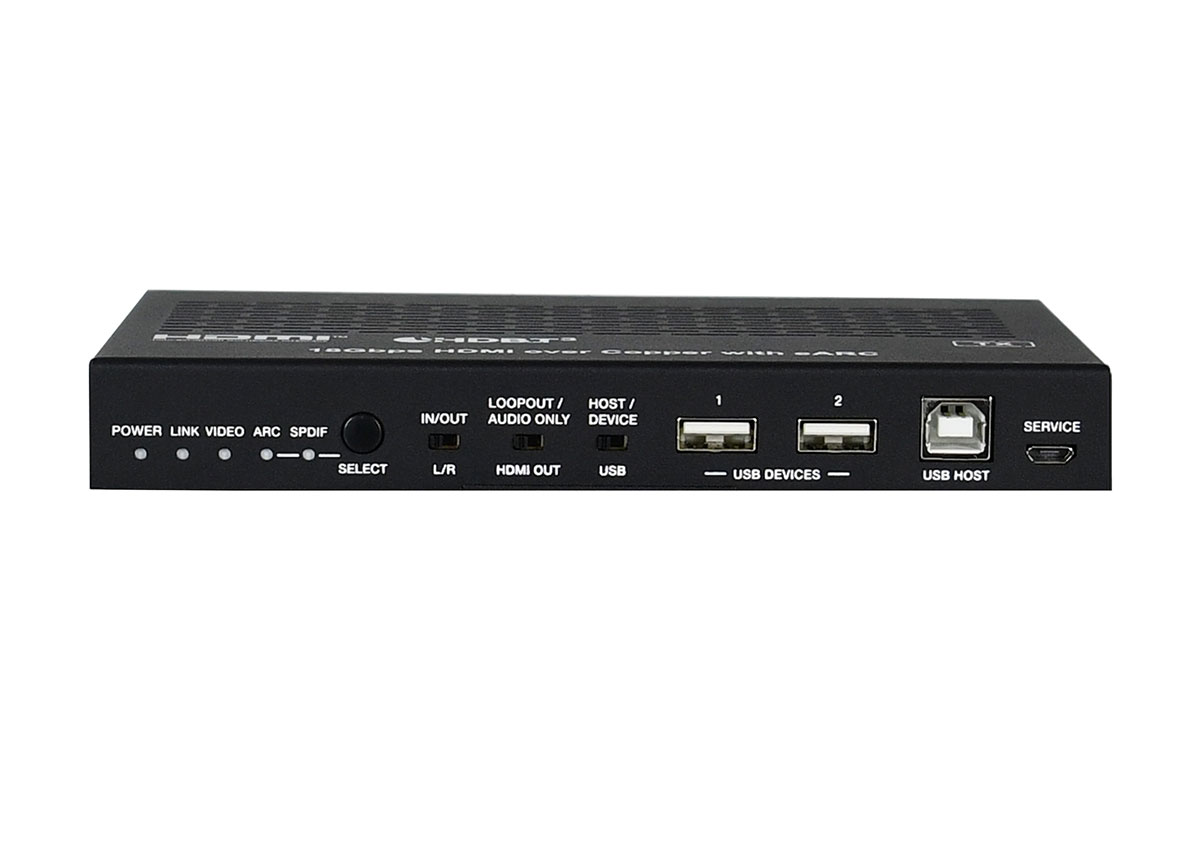

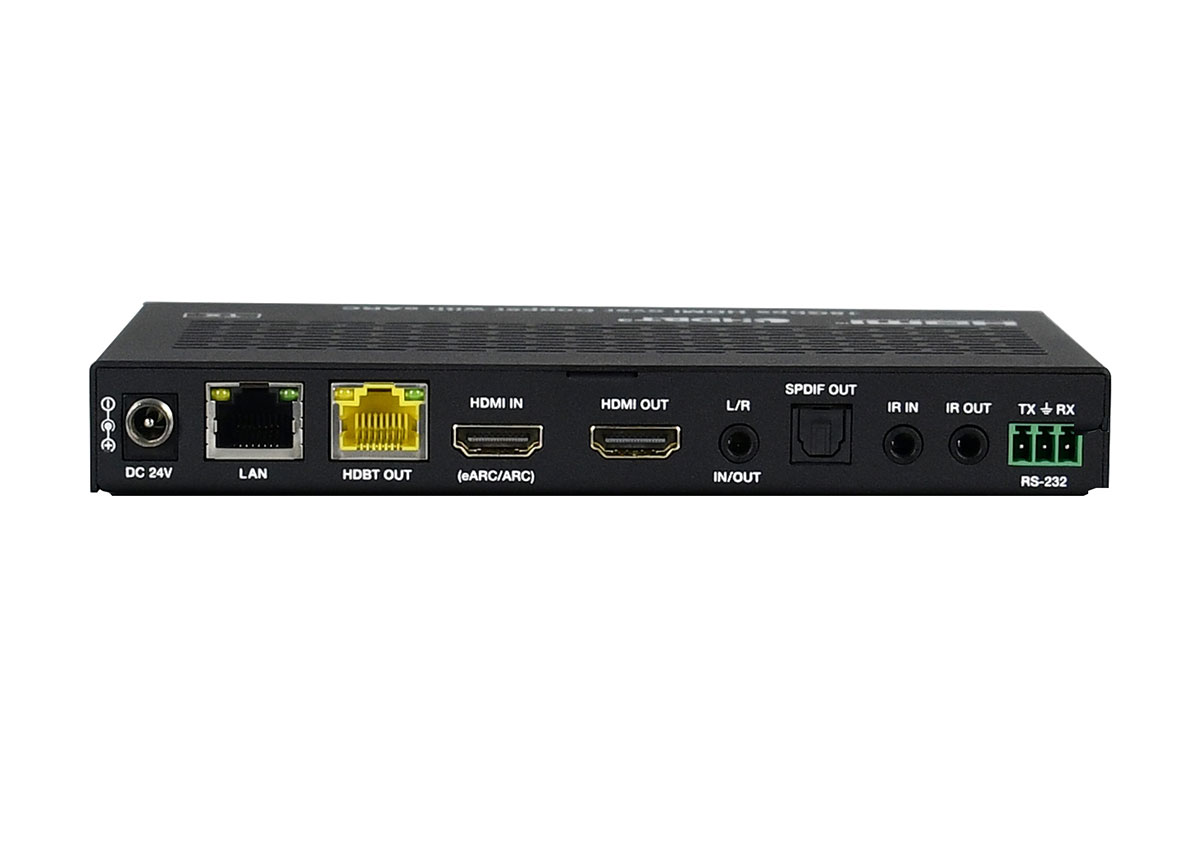

发射端 |
输入端口： |
|

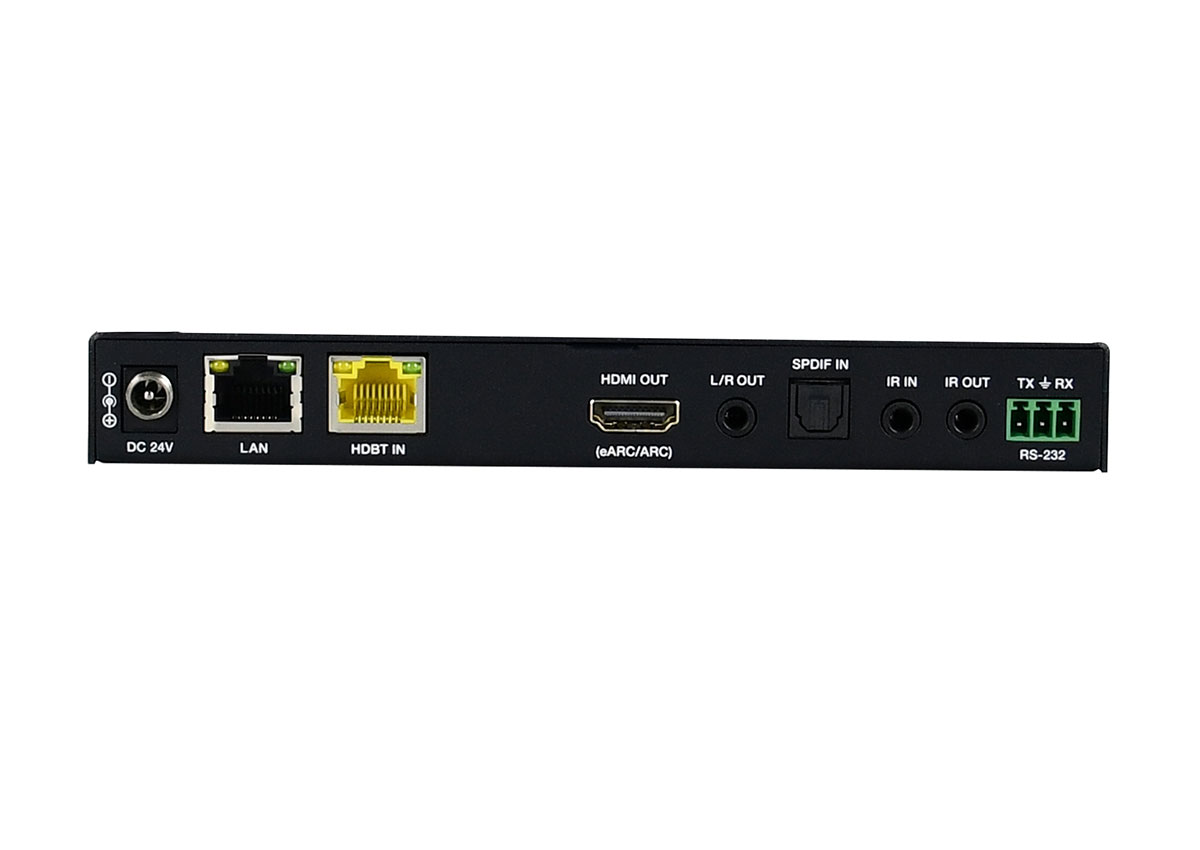

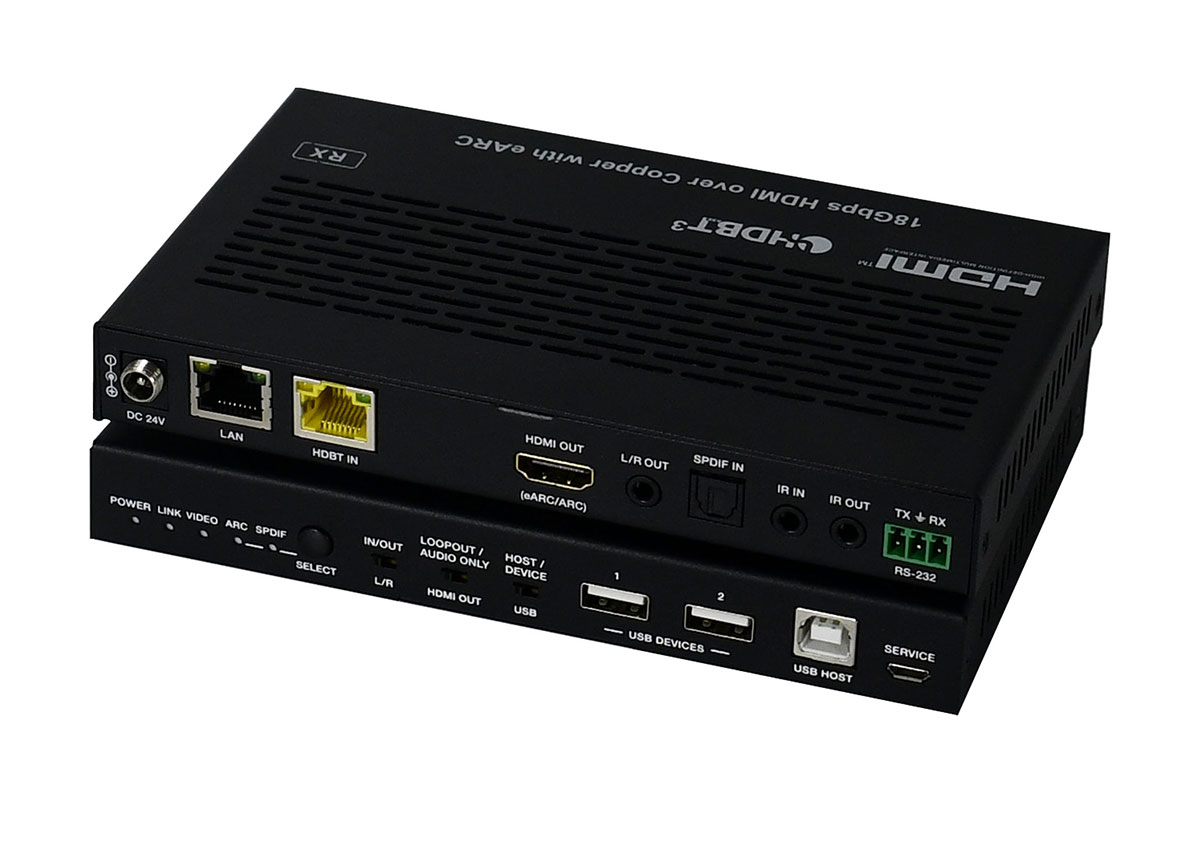

接收端 |
输入端口： |
|
机械性能 |
|
|
主机 |
金属外壳 |
|
颜色 |
黑色 |
|
方面 |
发射器/接收器：170mm（长）x102mm（宽）x22mm（高） |
|
重量 |
发射器：425克，接收器：437克 |
|
电源 |
输入：交流100-240V 50/60Hz |
|
输出：DC 24V/1A（美国/欧盟标准，CE/FCC/UL证书） |
|
|
能量消耗 |
发射器/接收器：15.36W（POC） |
|
工作温度 |
0℃-40℃ / 32°-104°F |
|
储存温度 |
-20℃ -60℃ / -4°F -140°F |
|
相对湿度 |
20-90% 相对湿度（非凝结） |
|
分辨率/电缆长度 |
4K60 - 5米 |
|
推荐使用高速优质的HDMI电缆 |
|
