首页 > 产品中心 > 嵌入式工业主板 > Micro-ATX主板 > CS330-H310

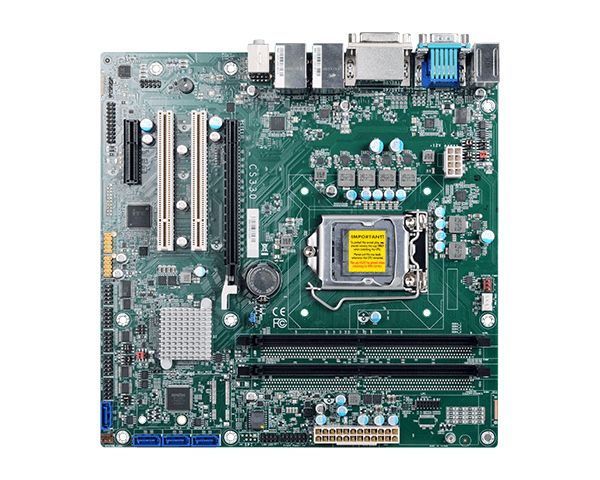

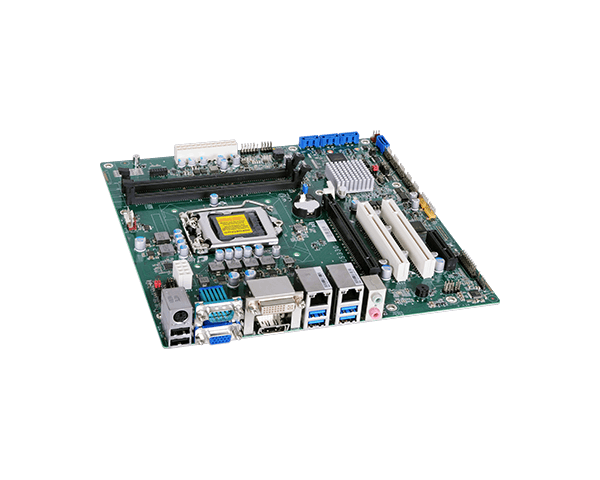

第九代/第八代 Intel® Core™ with Intel® H310
2 DDR4 DIMM 至 64GB
三个显示输出: VGA, DVI-D, DP++; 支持两个独立显示
多重扩充: 1 PCIe x16, 1 PCIe x4, 2 PCI
丰富 I/O: 2 Intel GbE, 6 COM, 4 USB 3.1 Gen 1, 6 USB 2.0
| 处理器 | 第八代英特尔® 酷睿™ /奔腾®/赛扬® LGA 1151 插槽处理器 第九代英特尔® 酷睿™ LGA 1151 插槽处理器 |
| 芯片组 | 英特尔® H310 芯片组 |
| 内存 | 两个 288 针 DIMM，最高可达 64GB 双通道 DDR4 2400/2666 MHz |
| BIOS | AMI SPI 128Mbit |
| 控制器 | 英特尔® HD 第 9 代显卡 |
| 特性 | OpenGL 5.0、DirectX 12、OpenCL 2.1 硬件解码：AVC/H.264、MPEG2、VC1/WMV9、JPEG/MJPEG、HEVC/H265、VP8、VP9 硬件编码：MPEG2、AVC/H264、JPEG、HEVC/H265、VP8 , VP9 |
| 显示器 | 1 x VGA 1 x DVI-I (DVI-D 信号) 1 x DP++ VGA: 分辨率高达 1920x1200 @ 60Hz DVI-D: 分辨率高达 1920x1200 @ 60Hz DP++: 分辨率高达 4096x2304 @ 60Hz |
| 双重显示 | VGA + DVI-D / VGA + DP++ / DP++ + DVI-D |
| 界面 | 1 个 PCIe x16（第 3 代） 1 个 PCIe x4（第 2 代） 2 个 PCI |
| 音讯编译码器 | Realtek ALC888 |
| 控制器 | 1 个英特尔® I210AT（10/100/1000Mbps） 1 个英特尔® I219V（10/100/1000Mbps） |

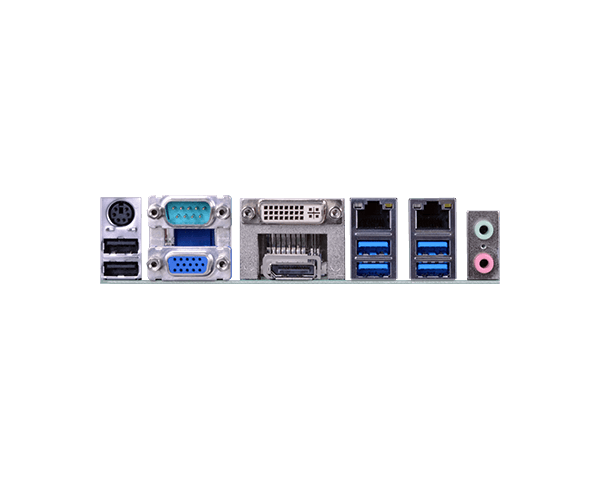

| 以太网络 | 2 个千兆以太网 (RJ-45) |
| 串口 | 1 x RS-232/422/485（RS-232 带电源）(DB-9) |
| USB | 4 个 USB 3.1 Gen 1 2 个 USB 2.0 |
| PS/2 | 1 个 PS/2（迷你 DIN-6） |
| 显示 | 1 x VGA 1 x DVI-I (DVI-D 信号) 1 x DP++ |
| 音源 | 1 x 线路输入 1 x 线路输出 1 x 麦克风输入 |
| 串行端口 | 1 x RS-232/422/485（RS-232 带电源）（2.54mm 间距） 4 x RS-232 |
| USB | 4 个 USB 2.0（2.54 毫米间距） |
| 音效 | 1 x S/PDIF 1 x 前置音频接头 |
| SATA | 4 x SATA 3.0（最高 6Gb/s） |
| DIO | 1 x 8 位 DIO |
| LPC | 1 x LPC |
| SMBus | 1 x SMBus |
| 看门狗定时器 | 系统复位，可通过软件编程 1 至 255 秒 |
| 信赖平台模块 | TPM 1.2/2.0（可根据要求提供） |
| 类型 | ATX |
| 端口 | 8针ATX 12V电源 24针ATX电源 |
| 耗能 |
空闲：i7-8700K：3.3V @ 0.29A（0.957 瓦）；5V @ 0.53A（2.65 瓦）；12V @ 1.08A（12.96 瓦） 最大值：i7-8700K：3.3V@ 0.49A（1.617 瓦）；5V @ 0.53A（2.65 瓦）；12V @ 13.39A（160.68 瓦） |
| RTC 电池 | CR2032 纽扣电池 |
| 温度 | 工作温度：0 至 60°C 存储温度：-40 至 85°C（无 RTC 电池）；-30 至 60°C（有 RTC 电池） |
| 湿度 | 工作：5 至 90% 相对湿度 存储：5 至 90% 相对湿度 |
| 平均无故障时间 |
535,676 小时 @ 25°C；352,865 小时 @ 40°C； 303,603 小时 @ 45°C；189,856 小时 @ 60°C |
| 支持操作系统 | Windows 10 IoT 企业版 64 位 Linux |
| 尺寸 | microATX 尺寸 244 毫米 (9.6") x 244 毫米 (9.6") |
| 认证 | UL, CE, FCC, RoHS, KCC |
