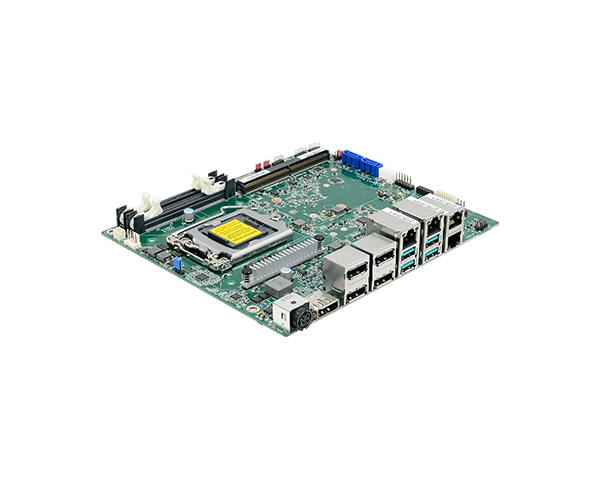

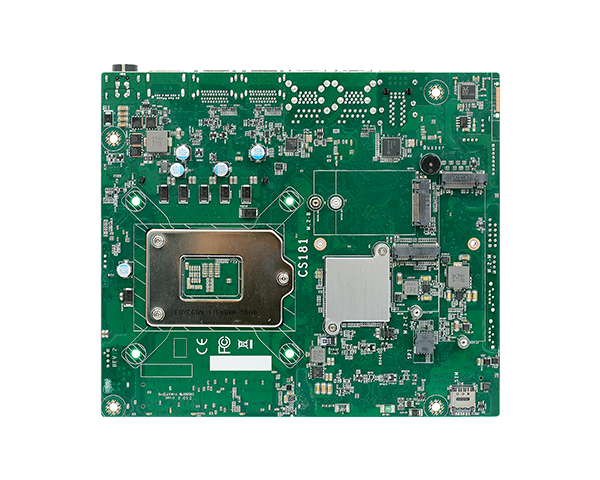

首页 > 产品中心 > 嵌入式工业主板 > Mini-ITX主板 > CS181-H310
● 第八/第九代英特尔® 酷睿™ 处理器
● 2 个 DDR4 2400/2666MHz SODIMM，最高可达 64GB
● 多显示器：1 eDP、1 DP++/HDMI（自动检测）、4 DP (MXM)
● DP 分辨率最高支持 4096x2304 @ 60Hz
● 多种扩展：1 个 MXM Type-A/B/B+/C、1 个 M.2 M Key、1 个 M.2 B Key、1 个 M.2 E Key
● 存储：2 个 SATA 3.0
● 丰富的 I/O：4 个 Intel GbE、2 个 COM、4 个 USB 3.2 Gen1、2 个 USB 2.0
● 第八/第九代英特尔® 酷睿™ 处理器
● 2 个 DDR4 2400/2666MHz SODIMM，最高可达 64GB
● 多显示器：1 eDP、1 DP++/HDMI（自动检测）、4 DP (MXM)
● DP 分辨率最高支持 4096x2304 @ 60Hz
● 多种扩展：1 个 MXM Type-A/B/B+/C、1 个 M.2 M Key、1 个 M.2 B Key、1 个 M.2 E Key
● 存储：2 个 SATA 3.0
● 丰富的 I/O：4 个 Intel GbE、2 个 COM、4 个 USB 3.2 Gen1、2 个 USB 2.0
| 处理器 | 第9代英特尔® 酷睿™ 处理器，LGA 1151 插槽，TDP 高达 65W |
| 芯片组 | 英特尔® H310 芯片组 |
| 内存 | 两个 260 针 SODIMM，最高可达 64GB 双通道 DDR4 2400/2666MHz |
| BIOS | AMI SPI 128Mbit |
| 控制器 | 英特尔® UHD 显卡 630（奔腾 G5400 和赛扬 G4900 支持英特尔® UHD 显卡 610） |
| 特性 | OpenGL 4.5、DirectX 12、OpenCL 2.1 硬件解码：AVC/H.264、MPEG2、VC1/WMV9、JPEG/MJPEG、HEVC/H265、VP8、VP9 硬件编码：AVC/H.264、MPEG2、JPEG、HEVC/H265、VP8、VP9 |
| 显示器 | 1 x eDP 1 x DP++/HDMI（自动检测） 4 x DP（由 MXM Type-A/B 模块支持） eDP：分辨率高达 4096x2304 @ 60Hz DP：分辨率高达 4096x2304 @ 60Hz HDMI：分辨率高达 4096x2160 @ 30Hz |
| 多重显示 | 板载：eDP + DP++/HDMI 板载+MXM 模块：eDP + DP++/HDMI + DP + DP + DP + DP |
| 界面 | 1 x MXM Type-A/B/B+/C (支持 MXM 模块) (后侧提供 4 x 独立 DP) 1 x M.2 2280 M Key (PCIe Gen2 x1) 1 x M.2 3042/3052 B Key (SATA 3.0) 1 x M.2 2230 E Key (USB2.0/PCIe x1 Gen2) (支持 BT/Wi-Fi 模块) |
| 音讯编译码器 | Realtek ALC888S-VD2-GR |
| 控制器 | 1 个英特尔® I219V PHY（10/100/1000Mbps） 3 个英特尔® I210AT PCIe（10/100/1000Mbps） |

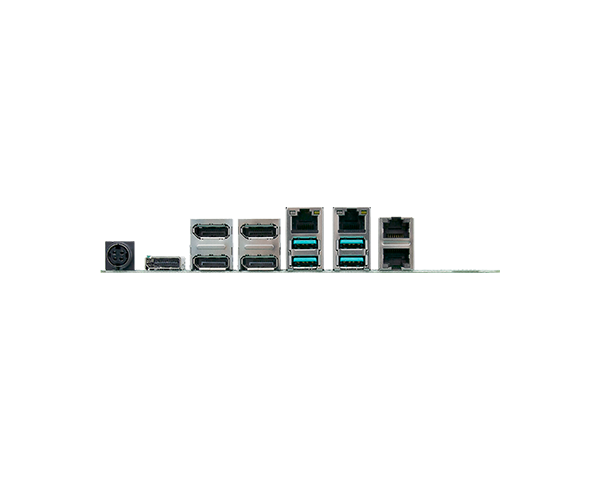

| 以太网络 | 4 x GbE (RJ-45) |
| USB | 4 x USB 3.2 Gen1（双 A 型连接器） |
| 显示 | 1 x DP++/HDMI（自动检测） |
| 电源 | 1 个 DC 插孔（迷你 DIN） |
| 串行端口 | 2 x RS232/RS422/RS485，通过 BIOS 选择 |
| USB | 2 x USB 2.0（2 x 5 10 针 2.00 毫米间距接头） |
| 显示 | 1 x eDP 1 x LCD/逆变器电源 |
| 音效 | 1 x 前置音频（2 x 5 10 针 2.00 毫米间距接头） |
| SATA | 2 个 SATA 3.0（最高 6Gb/s） |
| DIO | 1 x 8 位 DIO（1 x 8 8 针 2.00mm 间距接头） 1 x DIO 电源（1x 4 4 针 2.00mm 间距接头） |
| LPC | 1 x LPC（2 x 7 14 针 2.00 毫米间距母头） |
| SMBus | 1 x SMBus |
| 看门狗定时器 | 系统复位，可通过软件编程 1 至 255 秒 |
| 信赖平台模块 | dTPM2.0（默认） |
| 类型 | 单 19V +/-5% 直流 |
| 端口 | 直流输入插孔 (mini-DIN) |
| 耗能 | 空闲：i7-8700 65W：19V @ 0.91A（17.29W） 最大：i7-8700 65W：19V @ 7.34A（139.46W） |
| RTC 电池 | CR2032 纽扣电池 |
| 温度 | 工作温度：-5 至 65°C 存储温度：-40 至 85°C |
| 湿度 | 工作：5 至 90% RH 存储：5 至 90% RH |
| 平均无故障时间 | 25°C 下 538,449 小时；45°C 下 324,118 小时；60°C 下 213,302 小时； |
| 支持操作系统 | Windows 10 IoT 企业版 64 位 Linux |
| 尺寸 | Mini-ITX 规格 195 毫米 (7.7 英寸) x 170 毫米 (6.7 英寸) |
| 认证 |
CE, FCC, RoHS |
