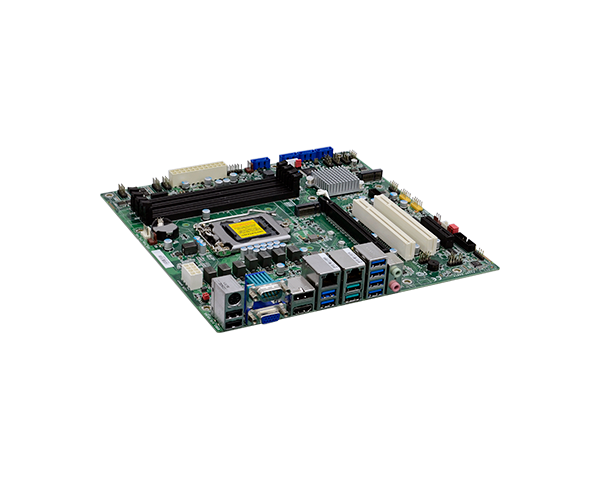

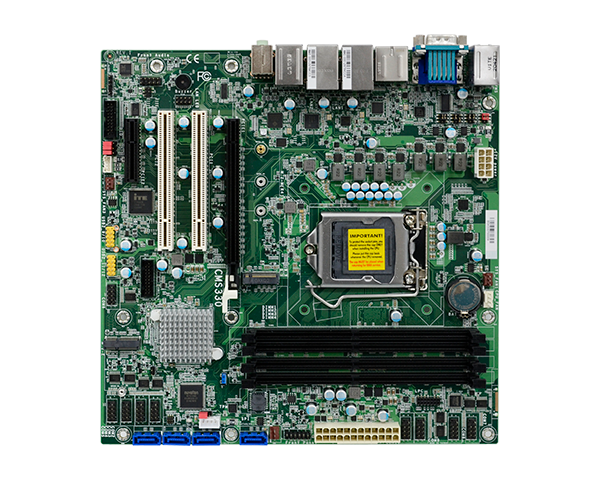

CMS330-H420E/Q470E

● 搭载英特尔® Q470E/H420E 芯片组的第十代英特尔® 酷睿™
● 4 个 DDR4 UDIMM，最高可达 128GB
● 三个显示端口：VGA、DP++、HDMI
● VGA 分辨率高达 1920 x 1200 @ 60Hz，DP++ 分辨率高达 4096 x 2160 @ 60Hz，HDMI 分辨率高达 4096 x 2160 @ 24Hz
● 多重扩展：1 PCIe x16、1 PCIe x4、2 PCI、M.2 M&E key、4 SATA 3.0
● 丰富的 I/O：2 GbE、10 COM、4 SATA、Q470E：最多 16 个 USB、H420E：最多 10 个 USB

发送邮件 > 获取报价 >

产品介绍规格参数质量认证应用方案特征概述相关视频资源下载

规格参数

系统

处理器	第 10 代英特尔® LGA 1200 插槽处理器，TDP 支持高达 125W
芯片组	英特尔® Q470E/H420E 芯片组
内存	[CMS330-Q470E]四个 288 针非 ECC UDIMM，最高可达 128GB [CMS330-H420E]两个 288 针非 ECC UDIMM，最高可达 64GB 双通道 DDR4 2400/2666/2933MHz
BIOS	AMI SPI 256Mbit

显示

控制器	英特尔® HD 第 9 代显卡
特性	OpenGL 4.5、DirectX 12、OpenCL 2.1 硬件解码：AVC/H.264、MPEG2、VC1/WMV9、JPEG/MJPEG、HEVC/H265、VP8、VP9 硬件编码：MPEG2、AVC/H264、JPEG、HEVC/H265、VP8、VP9
显示器	1 x VGA 1 x DP++ 1 x HDMI 1.4b VGA: 分辨率高达 1920x1200 @ 60Hz DP++: 分辨率高达 4096x2160 @ 60Hz HDMI: 分辨率高达 4096x2160 @ 24Hz
多重显示	[CMS330-Q470E]VGA + DP++ + HDMI [CMS330-H420E]VGA + DP++ / VGA + HDMI / DP++ + HDMI

扩充

界面	1 x PCIe x16 (Gen 3) 1 x PCIe x4 (Gen 3) 2 x PCI [CMS330-Q470E] 1 x M.2 2242/2260/2280 M key (PCIe Gen3 x4 NVMe/SATA/英特尔® 傲腾内存和英特尔 RST 支持) [CMS330-Q470E] 1 x M.2 2230 E key (USB 2.0/PCIe) [CMS330-H420E] N/A

音讯

音讯编译码器

Realtek ALC888

以太网路

控制器	1 个英特尔® I210AT PCIe（10/100/1000Mbps） 1 个英特尔® I219LM PHY，带 iAMT12.0（10/100/1000Mbps）（Q470E：Core i9/i7/i5 支持 iAMT，H420E：不适用）

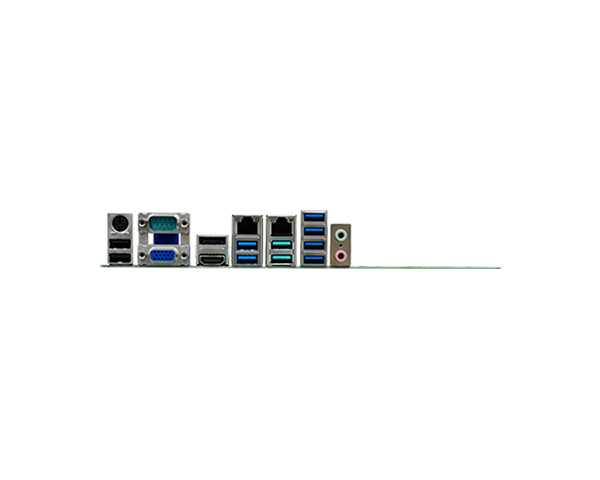

背板输入/输出

以太网络	2 个千兆以太网 (RJ-45)
串口	1 x RS-232/422/485（RS-232 带电源）（DB-9）
USB	2 x USB 3.2（Q470E：Gen2；H420E：Gen1） 2 x USB 3.2 Gen1（Q470E：最多 6 x USB 3.2 Gen1，需要 MOQ） 2 x USB 2.0
PS/2	1 个 PS/2（迷你 DIN-6）
显示	1 个 VGA 1 个 DP++ 1 个 HDMI
音源	1 x 线路输入 1 x 线路输出 1 x 麦克风输入

内部输入/输出

串行端口	9 x RS-232（2.54 毫米间距）
USB	2 x USB 3.2 Gen 1 [CMS330-Q470E] 4 x USB 2.0（2.54mm 间距，Colay 垂直 A 型，可选：需要 MOQ） [CMS330-H420E] 2 x USB 2.0（2.54mm 间距，Colay 垂直 A 型，可选：需要 MOQ）
音效	1 x 前置音频接头 1 x S/PDIF
SATA	4 x SATA 3.0（最高 6Gb/s，SATA 3）（Q470E：RAID 0/1/5/10，H420E：不适用）
DIO	1 x 16 位 DIO
LPC	1 x LPC
SMBus	1 x SMBus

监视定时器

看门狗定时器

系统复位，可通过软件编程 1 至 255 秒

安全性

信赖平台模块

Infi neon TPM2.0

电源

类型	ATX
端口	8针ATX 12V电源 24针ATX电源
耗能	空闲：i9-10900K： 3.3V @ 0.36A（1.19W）；5V @ 1.02A（5.1W）；12V @ 3.8A（45.6W）最大值：i9-10900K： 3.3V @ 0.38A（1.25W）；5V @ 1.82A（9.1W）；12V @ 15.64A（187.68W）
RTC 电池	CR2032 纽扣电池

环境指标

温度	工作温度：-5 至 65°C 存储温度：-30 至 60°C（带 RTC 电池）；-40 至 85°C（不带 RTC 电池）
湿度	工作：5 至 95% 相对湿度存储：5 至 95% 相对湿度
平均无故障时间	[CMS330-Q470E]25°C 时 504,615 小时；45°C 时 283,232 小时；60°C 时 176,865 小时；70°C 时 128,658 小时 [CMS330-H420E]25°C 时 534,071 小时；45°C 时 303,942 小时；60°C 时 191,219 小时；70°C 时 139,612 小时

支持操作系统

Windows 10 IoT 企业版 64 位
Linux Ubuntu 20.04

机械结构

尺寸	micro ATX 规格 244 毫米 (9.6") x 244 毫米 (9.6")

安规认证

认证	CE, FCC Class B, UKCA
