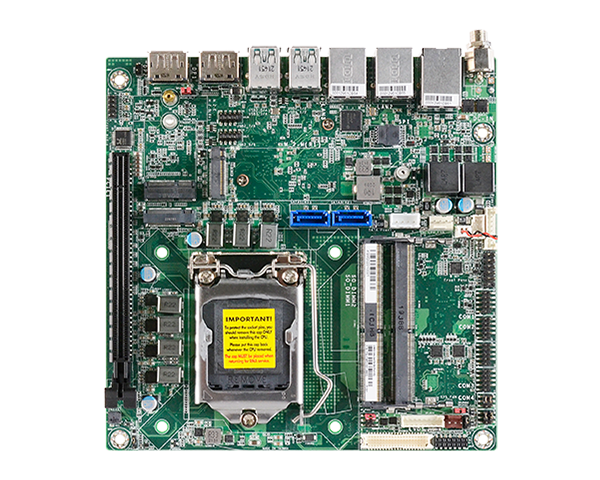

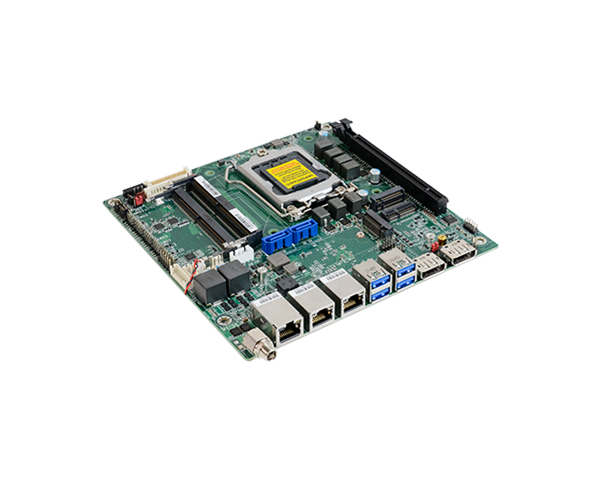

首页 > 产品中心 > 嵌入式工业主板 > Mini-ITX主板 > CMS103-Q470IB/H420IB
● 第十代英特尔® 酷睿™ 处理器
● 2 个 DDR4 2933MHz SODIMM，最高可达 64GB
● 多显示器：2 个 DP++、1 个 LVDS/eDP
● 支持高达 4K/2K 分辨率
● 多个扩展：1 个 PCIe x16、1 个 M.2 M Key、1 个 M.2 B Key、1 个 M.2 E Key
● 丰富的 I/O：1 个 Intel 2.5GbE、2 个 Intel GbE、4 个 COM、4 个 USB 2.0、W480/Q470：4 个 USB 3.2 Gen2、H420：4 个 USB 3.2 Gen1
● 第十代英特尔® 酷睿™ 处理器
● 2 个 DDR4 2933MHz SODIMM，最高可达 64GB
● 多显示器：2 个 DP++、1 个 LVDS/eDP
● 支持高达 4K/2K 分辨率
● 多个扩展：1 个 PCIe x16、1 个 M.2 M Key、1 个 M.2 B Key、1 个 M.2 E Key
● 丰富的 I/O：1 个 Intel 2.5GbE、2 个 Intel GbE、4 个 COM、4 个 USB 2.0、W480/Q470：4 个 USB 3.2 Gen2、H420：4 个 USB 3.2 Gen1
| 处理器 | 第 10 代英特尔® 至强/酷睿™/奔腾/赛扬处理器，LGA 1200 插槽 |
| 芯片组 | 英特尔® Q470/H420 芯片组 |
| 内存 | 两个 260 针 SODIMM，最高可达 64GB 双通道 DDR4 2933MHz |
| BIOS | AMI SPI 256Mbit |
| 控制器 | 英特尔® UHD 显卡 630（仅 Pentium G5400/Celeron G4900 支持 610） |
| 特性 | OpenGL 4.5、DirectX 12、OpenCL 2.1 硬件解码：AVC/H.264、MPEG2、VC1/WMV9、JPEG/MJPEG、HEVC/H265、VP8、VP9 硬件编码：AVC/H.264、MPEG2、JPEG、HEVC/H265、VP8、VP9 |
| 显示器 | 2 x DP++ 1 x LVDS/eDP DP++: 分辨率高达 4096x2304 @60Hz LVDS: 分辨率高达 1920x1200 @ 60Hz eDP: 分辨率高达 4096x2160 @ 60Hz |
| 三重显示 | DP++ + DP++ + LVDS/eDP |
| 界面 | 1 x PCIe x16（第 3 代）（最大 75W） 1 x M.2 2230 E Key（USB/PCIe x1） 1 x M.2 2280 M Key（W480/Q470：PCIe x4 Gen3/SATA；H420：PCIe x1 Gen3） 1 x M.2 2242/3042/3052 B Key（W480/Q470：PCIe x1 Gen3/USB 3.2 Gen2/USB 2.0/SATA；H420：PCIe x1 Gen3/USB 3.2 Gen1/USB 2.0） |
| 音讯编译码器 | Realtek ALC888/887 |
| 控制器 | 1 x Intel® I225LM PCIe（10/100/1000/2.5G 速度） 1 x Intel® I219LM PHY（10/100/1000 速度），支持 vPro/AMT 1 x Intel® I210AT PCIe（10/100/1000 速度） |

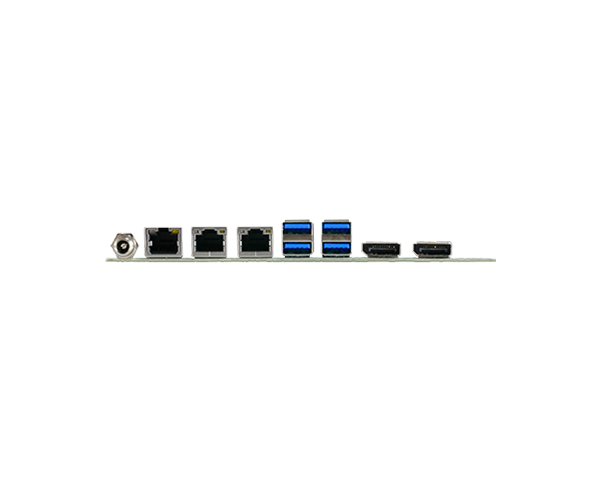

| 以太网络 | 1 x 2.5GbE (RJ-45) 2 x GbE (RJ-45) |
| USB | W480/Q470：4 x USB 3.2 Gen2（双 A 型连接器） H420：4 x USB 3.2 Gen1（双 A 型连接器） |
| 显示 | 2 个 DP++ |
| 串行端口 | 2 x RS-232/422/485（2.0 毫米间距） 2 x RS-232（2.0 毫米间距） |
| USB | 4 x USB 2.0（2.0 毫米间距） |
| 显示 | 1 个 LVDS 接头 1 个 eDP 连接器 |
| 音效 | 1 x 前置音频（2.0mm 间距） |
| SATA | 2 x SATA 3.0（最高 6Gb/s） 1 x SATA 电源 RAID 0/1/5/10（带 M.2 M/B 键 + 2 SATA 连接，仅限 W480/Q470） |
| DIO | 1 x 8 位 DIO 1 x DIO 电源 |
| LPC | 1 x LPC |
| SMBus | 1 x SMBus |
| 看门狗定时器 | 系统复位，可通过软件编程 1 至 255 秒 |
| 信赖平台模块 | fTPM（默认） dTPM2.0（可选） |
| 类型 | 单 12V +/-10% DC (CMS101) 宽范围 15~36V (CMS103) |
| 端口 | DC-in 插孔 直角连接器 (4 针)（根据要求提供） 直型连接器 (4 针)（根据要求提供） |
| 耗能 | 空闲：i9-10900E 65W：20V@0.82A（16.4W） 最大：i9-10900E 65W：20V@9.02A（180.4W） |
| RTC 电池 | CR2032 纽扣电池 |
| 温度 | 工作温度：-5 至 65°C 存储温度：-40 至 85°C |
| 湿度 | 工作：5 至 90% RH 存储：5 至 90% RH |
| 平均无故障时间 | 554,497 小时 @ 25°C；325,039 小时 @ 45°C；208,771 小时 @ 60°C |
| 支持操作系统 | Windows 10 IoT 企业版 64 位 Linux |
| 尺寸 | Mini-ITX 规格 170 毫米 (6.7") x 170 毫米 (6.7") |
| 认证 | CE、FCC、RoHS、UKCA、UL、CB |
