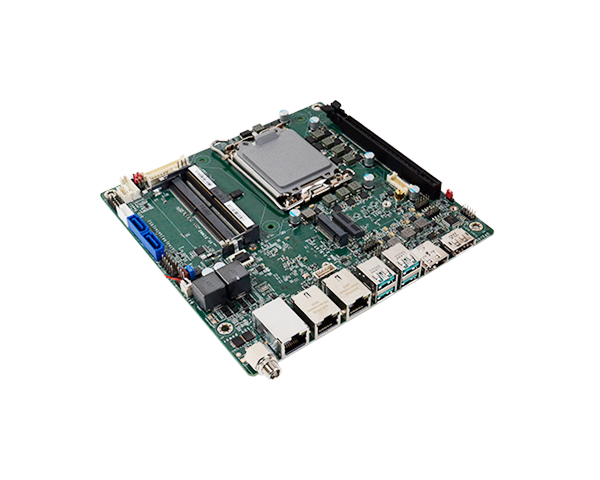

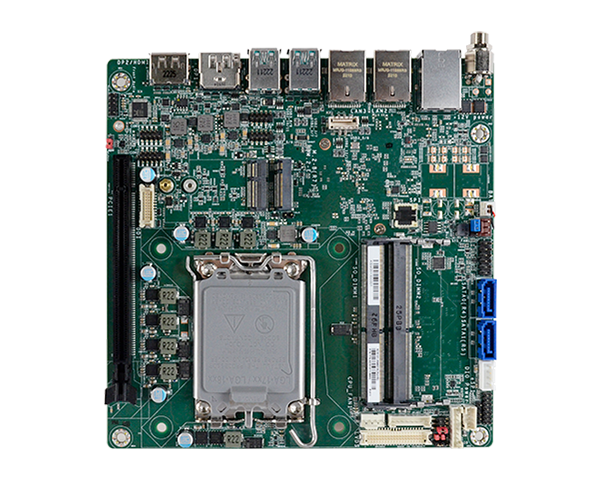

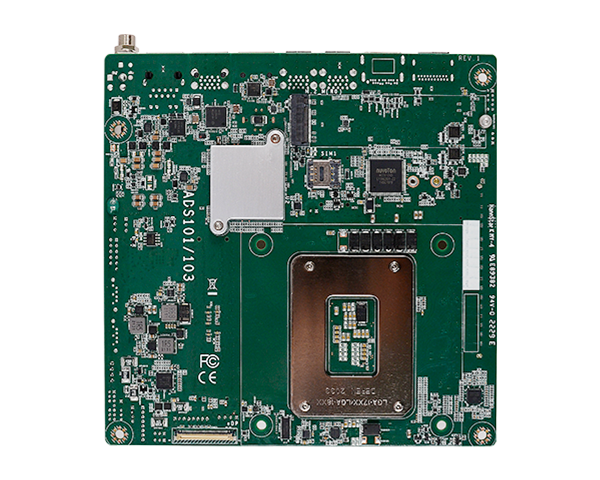

首页 > 产品中心 > 嵌入式工业主板 > Mini-ITX主板 > ADS101/ADS103-H61OE
● 第 14/13/12 代英特尔® 酷睿™ 处理器
● 2 个 DDR4 3200MHz SODIMM，最高可达 64GB
● 四显示器：1 DP++、1 DP++/HDMI、1 LVDS/eDP、1 DFI 显示扩展端口（DP/HDMI/VGA 可用）
● 支持高达 4K/2K 分辨率
● 多重扩展：1 个 PCIe x16、1 个 M.2 E Key（USB/PCIe）、1 个 M.2 M Key（PCIe/SATA）、1 个 M.2 B Key（PCIe/SATA/USB）
● 丰富的 I/O：1 个英特尔 2.5GbE、最多 2 个英特尔 GbE、2 个 COM、最多 6 个 USB 3.2 Gen2、2 个 USB 3.2 Gen1、4 个 USB 2.0、2 个 SATA 3.0
● 第 14/13/12 代英特尔® 酷睿™ 处理器
● 2 个 DDR4 3200MHz SODIMM，最高可达 64GB
● 四显示器：1 DP++、1 DP++/HDMI、1 LVDS/eDP、1 DFI 显示扩展端口（DP/HDMI/VGA 可用）
● 支持高达 4K/2K 分辨率
● 多重扩展：1 个 PCIe x16、1 个 M.2 E Key（USB/PCIe）、1 个 M.2 M Key（PCIe/SATA）、1 个 M.2 B Key（PCIe/SATA/USB）
| 处理器 | 第 12/13/14 代英特尔® LGA 1700 插槽处理器，TDP 支持高达 65W |
| 芯片组 | 英特尔® H610E 芯片组 |
| 内存 | 两个 260 针 SODIMM，最高可达 64GB 双通道 DDR4 3200 MHz |
| BIOS | AMI SPI 256Mbit |
| 控制器 | 英特尔® HD 第 9 代显卡 |
| 特性 | OpenGL 4.5、DirectX 12、OpenCL 2.1 硬件解码：AVC/H.264、MPEG2、VC1/WMV9、JPEG/MJPEG、HEVC/H265、VP8、VP9 硬件编码：MPEG2、AVC/H264、JPEG、HEVC/H265、VP8、VP9 |
| 显示器 | 1 x DP++ 1 x DP++/HDMI 1 x LVDS/eDP 1 x DFI 显示扩展端口 (DP/ HDMI/VGA 可用) DP++: 分辨率高达 4096x2304 @60Hz LVDS: 分辨率高达 1920x1200 @ 60Hz eDP: 分辨率高达 4096x2160 @ 60Hz |
| 多重显示 | DP++ + DP++/HDMI + LVDS/eDP + DFI 显示扩展端口（DP/HDMI/VGA 可用） |
| 界面 |
1 x PCIe x16 (Gen 5)（最大 75W） [H610E] 1 x M.2 2280 M Key（PCIe Gen3 x1/SATA） |
| 音讯编译码器 | Realtek ALC888 |
| 控制器 | 1 x Intel® I226V PCIe(10/100/1000/2.5G 速度) [H610E] 1 x Intel® I219V PHY(10/100/1000 速度) 1 x Intel® I210AT PCIe(10/100/1000 速度)(可选) |

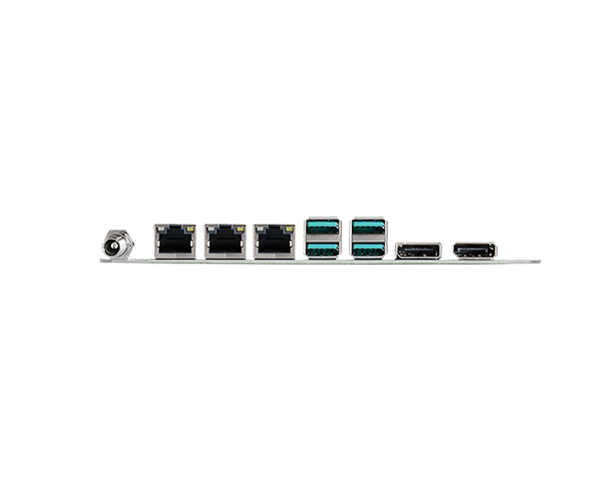

| 以太网络 | 1 x 2.5GbE (RJ-45) 1 x GbE (RJ-45) (2x by Opt.) |
| USB | [H610E] 2 x USB 3.2 Gen2 [H610E] 1 x USB 3.2 Gen1 [H610E] 1 x USB 2.0 |
| 显示 | 1 x DP++ 1 x DP++/HDMI 1 x DFI 显示扩展用于 (DP/HDMI/VGA) (可选) |
| 音源 | 1 x 线路输出 1 x 麦克风输入 |
| 串行端口 | 2 x RS-232/422/485（无电源）（2.54mm间距） |
| USB | 4 个 USB 2.0（2.54 毫米间距） |
| 显示 | 1 个 LVDS 接头 1 个 eDP 连接器 |
| 音效 | 1 x 前置音频 |
| SATA | 2 x SATA 3.0（最高 6Gb/s） 1 x SATA 电源 |
| DIO | 1 个 8 位 DIO |
| 看门狗定时器 | 系统复位，可通过软件编程 1 至 255 秒 |
| 信赖平台模块 | 智能TPM2.0 |
| 类型 | 单 12V +/-10% DC (ADS101) 宽范围 15~36V (ADS103) |
| 端口 | DC-in 插孔 直角连接器 (4 针)（根据要求提供） 直型连接器 (4 针)（根据要求提供） |
| RTC 电池 | CR2032 纽扣电池 |
| 温度 | 工作：-5°C ~ 65°C 存储：-40°C ~ 85°C |
| 湿度 | 工作：5 至 90% 相对湿度 存储：5 至 90% 相对湿度 |
| 支持操作系统 | Windows 10 IoT 企业版 64 位 Linux |
| 尺寸 | Mini-ITX 规格 170 毫米 (6.7") x 170 毫米 (6.7") |
| 认证 |
CE, FCC Class B, RoHS |
