4K60 HDMI/USB-C 2×1 HDBT墙插延长器

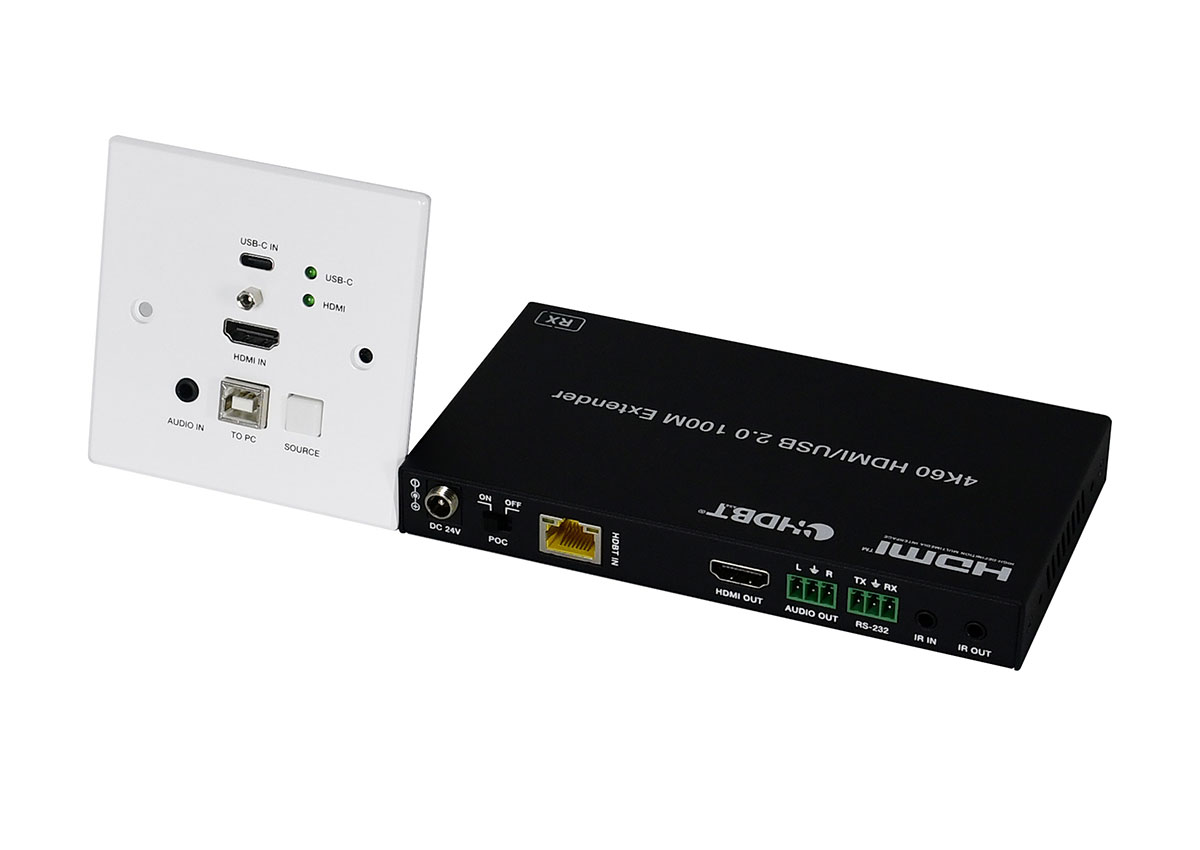

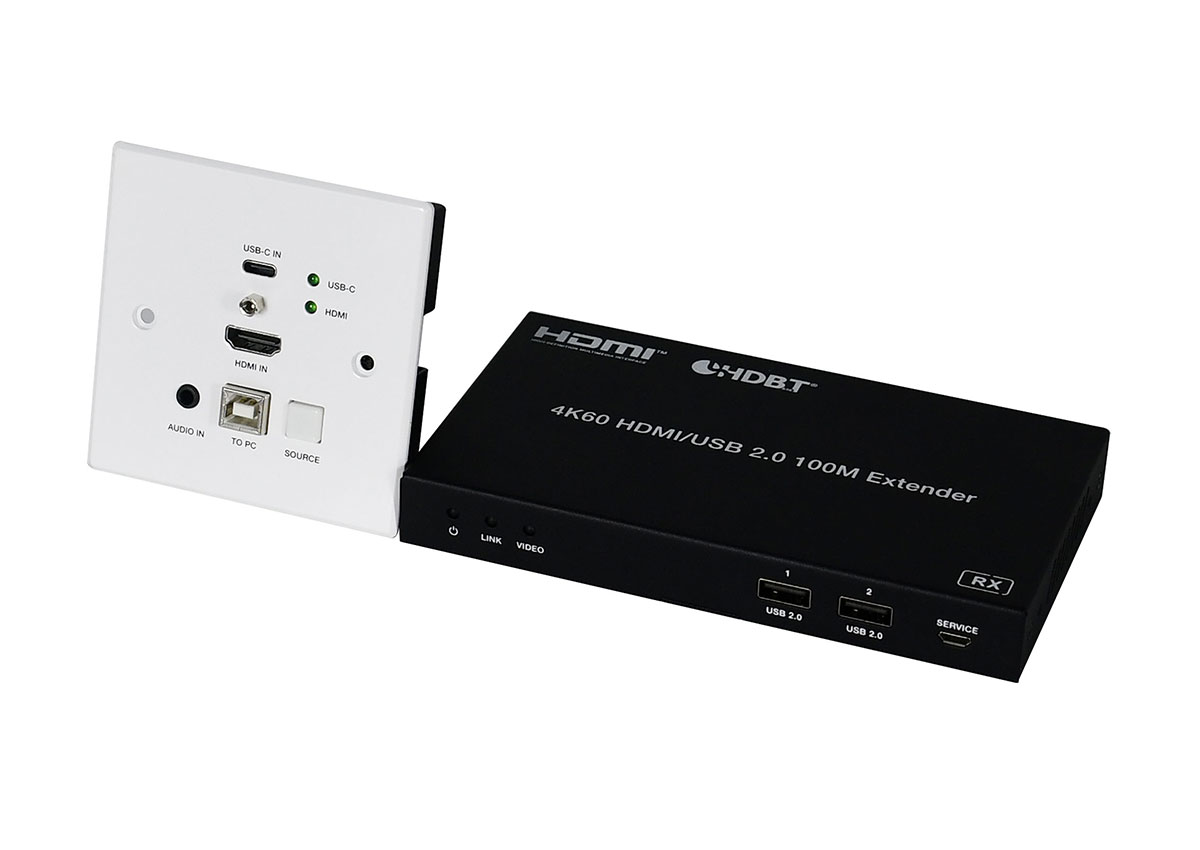

4K60 HDMI/USB-C 2x1 HDBT 墙插延长器支持 1 个标准 86 毫米 x 86 毫米壁盒内，带 1个HDMI 输入和 1 个 USB-C 输入。可传输HDMI高清信号，双向红外控制信号、双向 RS-232 控制信号和通过 CAT6 的 USB 2.0 信号，传输距离可达100m（HBT 模式）或150m（LRM 模式）。视频分辨率高达 4K2K@60Hz (4:4:4)。该产品将HDMI信号转换为标准HDBaseT信号并通过 LAN 电缆传输。可以轻松控制信号源设备或通过双向红外信号透传功能从远端显示设备。它还支持POC功能，带有POC控制开关。该延长器可广泛应用于视频会议等其他领域系统、多媒体信号广播、HDMI信号扩展等。

发送邮件 > 获取报价 >

产品介绍规格参数质量认证应用方案特征概述相关视频资源下载

兼容 HDMI 2.0b、HDCP 2.2/1.x 和 DP 1.2a

HDMI输入支持18Gbps视频带宽
USB输入支持5.4Gbps视频带宽

支持视频分辨率高达4K2K@60Hz (4:4:4)
高达 7.1 声道高清音频
输入信号源选择支持按键切换

内置模式拨码开关，用于选择HBT模式或LRM模式
HBT模式：音视频信号传输距离可达328ft/100m，适用于4K60/4K30/1080P
LRM模式：音频和视频信号传输距离可达492ft/150m，适用于4K30/1080P

内置EDID拨码开关，支持智能EDID管理
内置音频拨码开关支持模拟音频嵌入
内置POC开关，当TX和RX的POC开关都打开时打开时，扩展器支持双向 24V POC 功能，即 TX或RX采用24V1A电源供电，另一个不需要从 DC 插孔供电。

与 HDMI 一起传输双向红外控制信号信号。
IR IN为5V供电电平

与 HDMI 一起传输双向 RS-232 控制信号信号。
接收器支持USB 2.0信号传输
标准 86mm x 86mm 壁箱

规格参数

技术参数
HDMI 合规性	HDMI 2.0b
HDCP 合规性	HDCP 2.2
视频带宽	HDMI ：18Gbps； USB-C：5 。 4Gbps
HDMI 视频分辨率	高达 4K2K@60Hz 4:4:4
色彩空间	RGB 4:4:4,YCbCr4:4:4,YCbCr 4:2:2,YCbCr 4:2:0
颜色深度	8/10/12位
HDMI 音频格式	LPCM 7.1CH、Dolby True HD 和 DTS-HD Master（全格式）
模拟音频嵌入	48KHz
传播距离	LRM模式：492f/150m(4K30/1080P) STD - HBT 模式：328ft/100m(4K60/4K30/1080P)
静电放电保护	人体模型- ± 8kV（气隙放电）& ± 4kV（接触放电）
连接参数

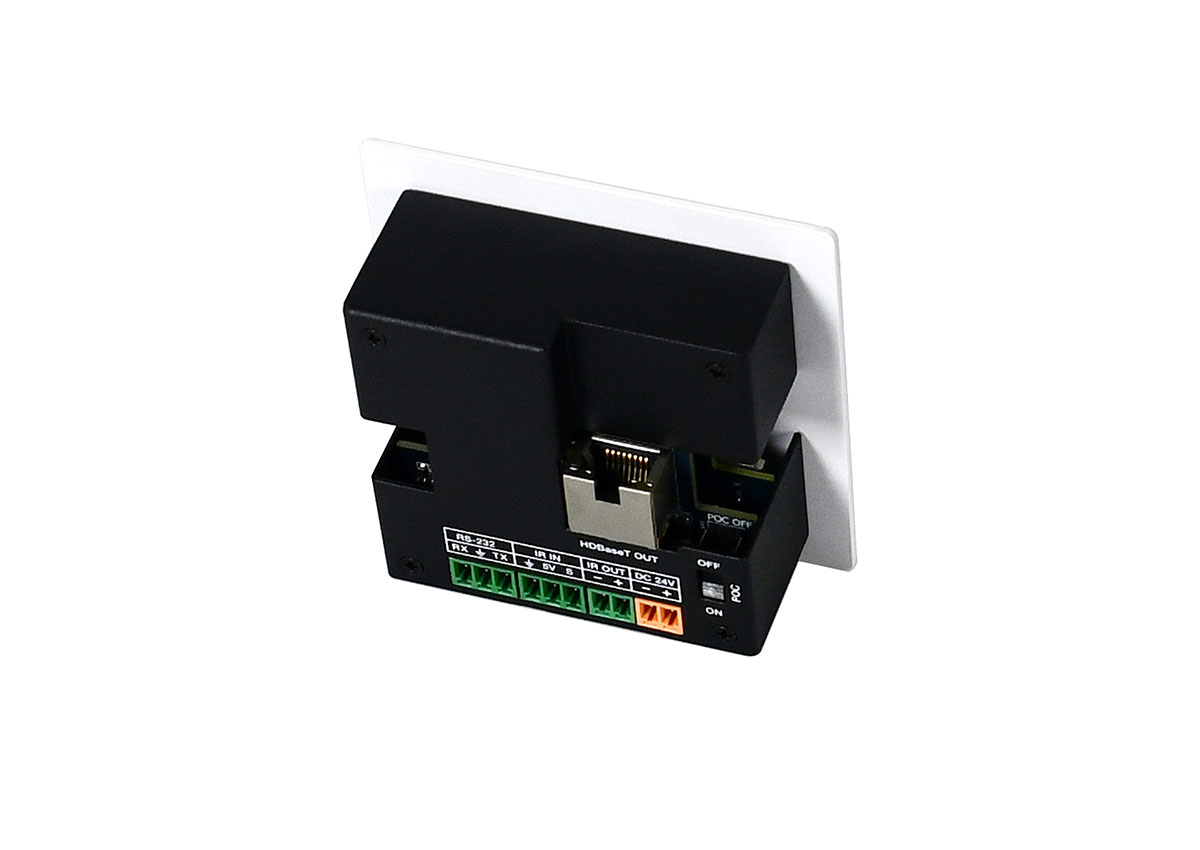

发射器	输入： 1 x HDMI 输入 [A 型，19 针母头] 1 个 USB-C 输入 [USB C 型] 1 个音频输入（3.5 毫米立体声迷你插孔] 输出：1 个 HDBaseT 输出 [RJ45] 控制：1 x 至 PC [USB B 型） 1 x RS-232 [3pin-3.81mm 凤凰连接器] 1 x IR IN [3pin-3.81mm 凤凰连接器] 1× IR 输出 [2pin-3.81mm Phoenix 接口]

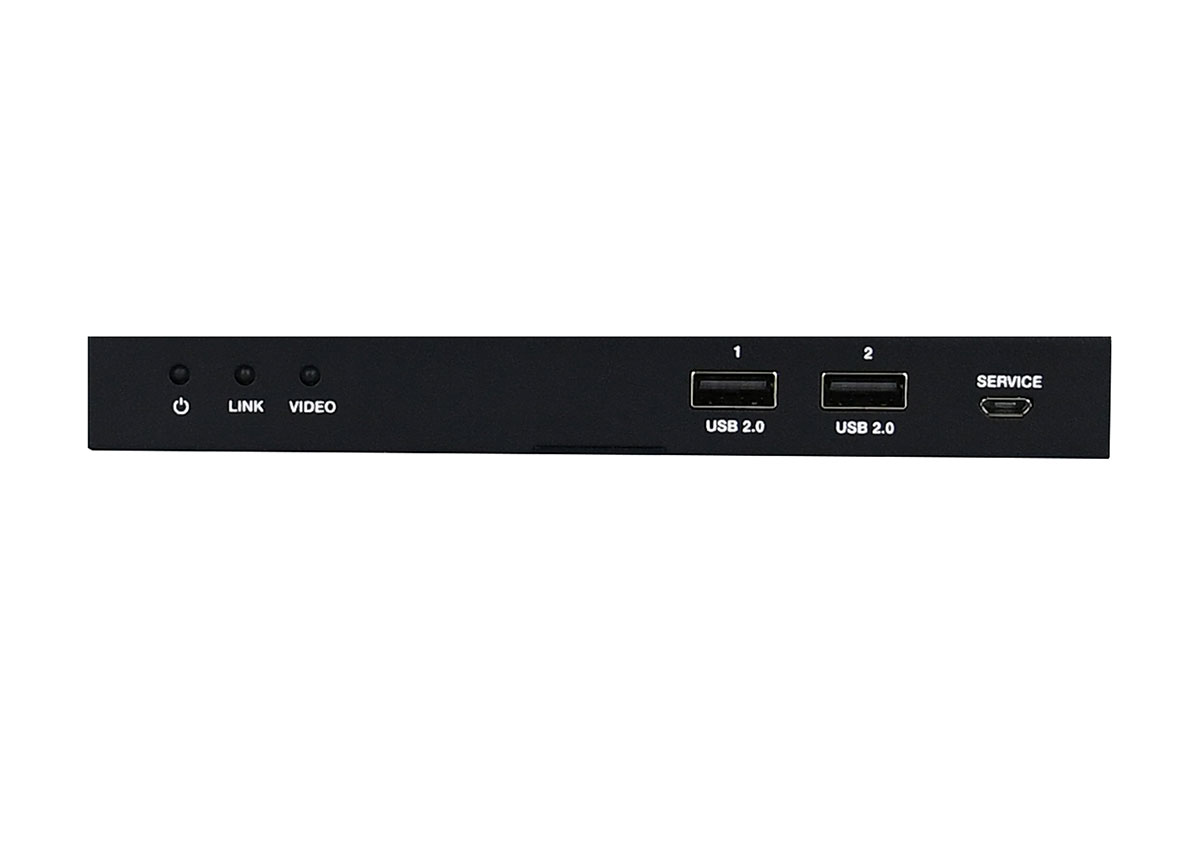

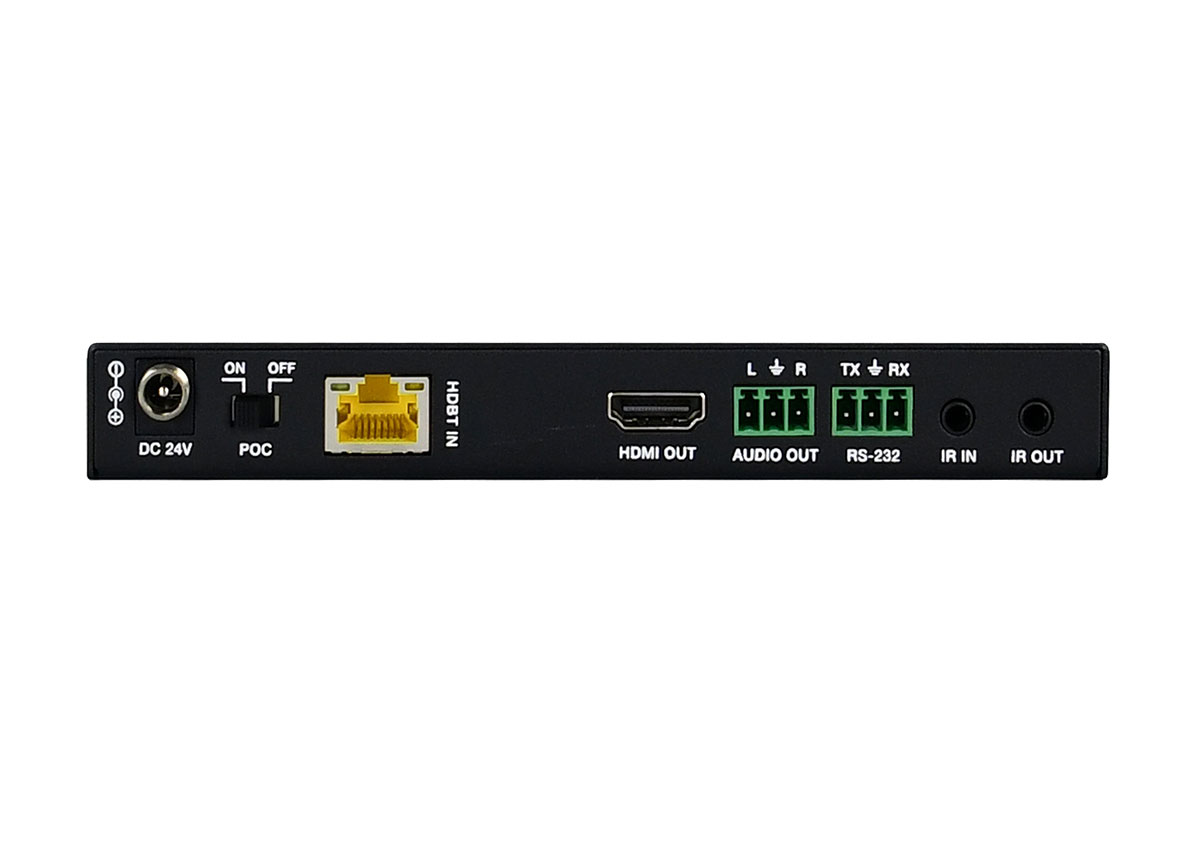

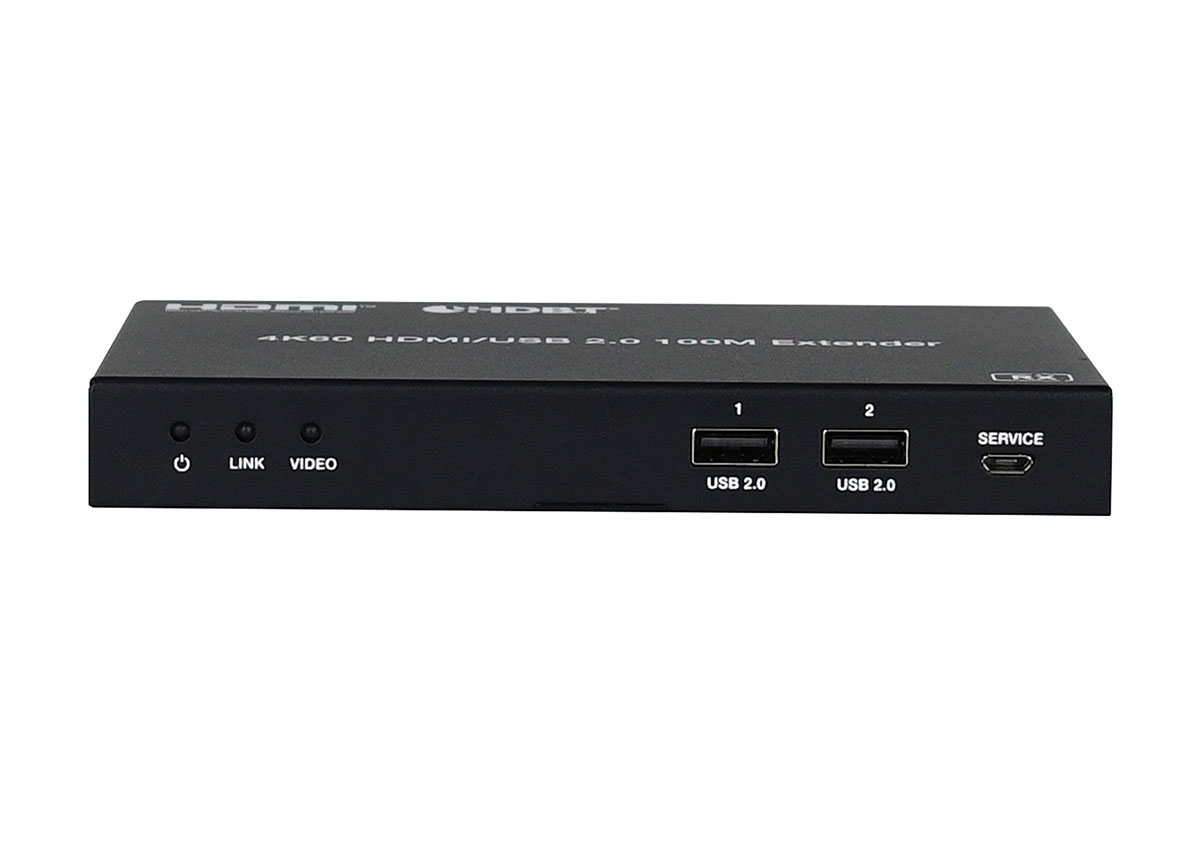

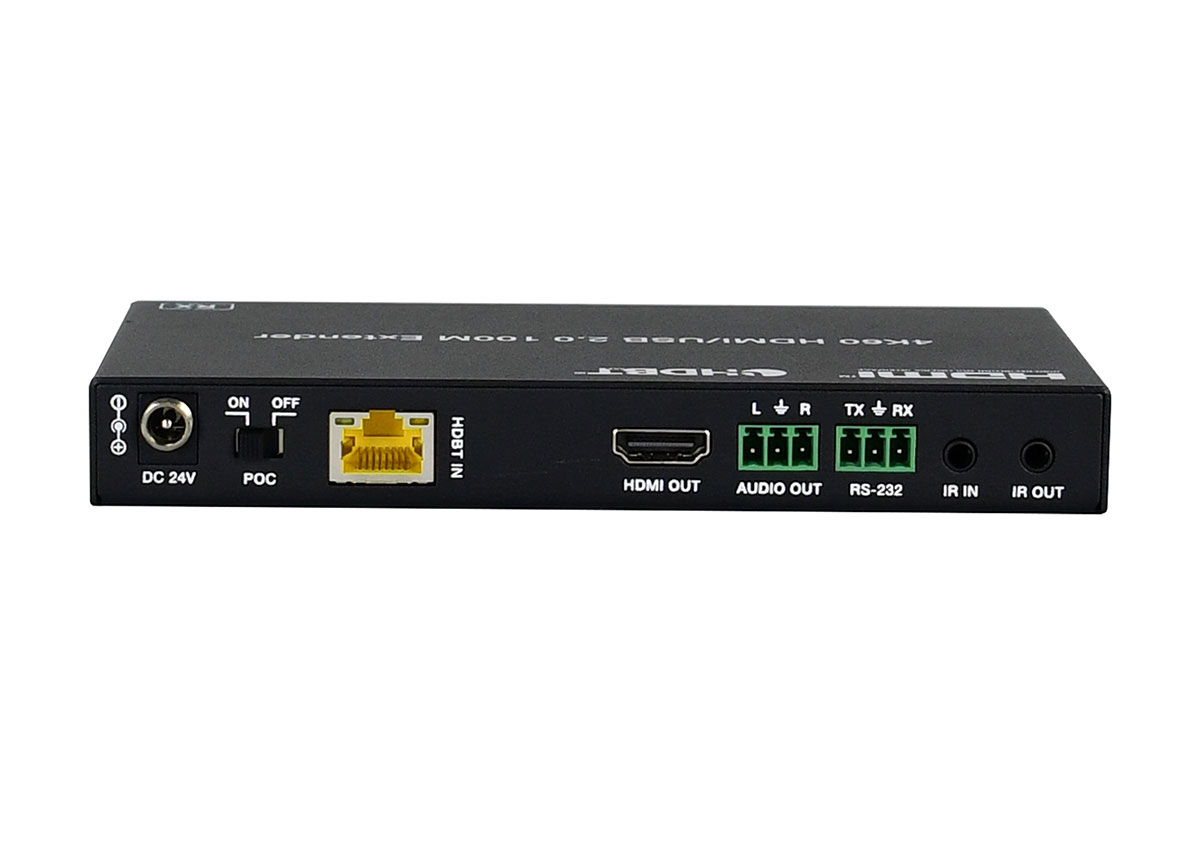

接收器	输入： 1 个 HDBTIN(RJ45] 输出： 1× HDMI 输出 [A 型，19 针母头] 1 X 音频输出[3pin-3.81mm 凤凰接头] 控制： 2 个 USB 2,0[USB A 型] 1 x RS-232[3pin-3.81mm 凤凰接头] 1 X IR IN [3pin-3.81mm 凤凰接头] 1× IR 输出 [2pin-3.81mm Phoenix 接口] 1 个服务 [微型 USB ]
机械性能
主机	金属外壳
颜色	前面板：白色；后壳：黑色
方面	发射器：86毫米[宽] x 86毫米[深] x 38.5毫米[高] 接收器：157 2mm [宽] x 88mm [深] x 20mm [高]
重量	发射器：234g；接收器：377克
电源	24V/1A（支持双向POC供电）
能量消耗	12.48W（最大）
工作温度	32-104 °F/0-40°C
储存温度	-4-140°F/-20-60°C
相对湿度	20-90% RH（无凝露）
