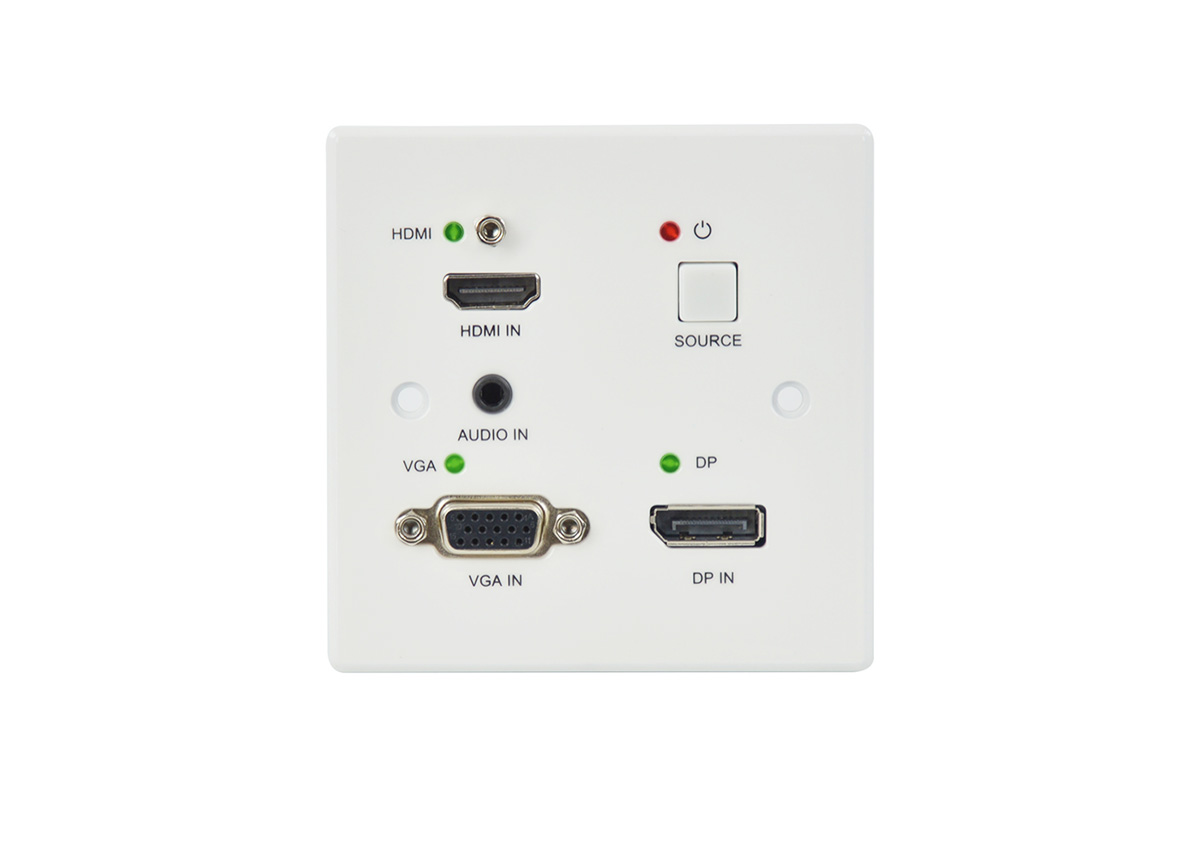

这款4K HDBaseT墙插支持3路(HDMI/DP/VGA)输入和1路HDBaseT输出。采用标准中等尺寸的86毫米x86毫米墙盒。通过单根Cat6/6a网线可以将1080p60Hz信号传输长达70米，将4K30Hz YCbCr 4:4:4信号传输长达40米。HDMI/DP输入支持视频分辨率高达4K2K@30Hz。VGA输入支持视频分辨率高达1920x1200@60Hz。支持手动和自动两种切换模式，以及24V POC功能。内置双向RS-232。
符合HDMI 1.4，HDCP 1.4和 DP 1.2规范
HDMI/DP输入支持视频分辨率高达4K2K@30Hz
VGA输入支持视频分辨率高达1920x1200@60Hz
支持多种VESA标准的VGA格式输入
可传输7.1声道高清晰度音频(LPCM，Dolby TrueHD和DTS-HD Master Audio)
通过单根Cat6/6a网线延长传输距离:1080P@60可达70米，4K@30Hz可达40米
支持手动和自动两种切换模式
支持双向RS-232透传
支持24VPOC功能
|
参数规格 |
|
|
HDMI兼容 |
HDMI 1.4 |
|
HDCP兼容 |
HDCP 1.4 |
|
HDMI/DP视频带宽 |
10.2Gbps |
|
HDMI/DP视频分辨率 |
高达4K2K@30Hz YCbCr 4:4:4 |
|
VGA视频分辨率 |
高达1920x1200@60Hz |
|
颜色空间 |
RGB , YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:2 |
|
颜色深度 |
8-bit（4K2K@30Hz） |
|
HDMI/DP音频格式 |
LPCM, Dolby Digital/Plus/EX, Dolby True HD,DTS,DTS-EX,DTS-96/24,DTS High Res,DTS-HD Master Audio,DSD |
|
VGA音频格式 |
LPCM 2.0/48KHz |
|
静电保护 |
人体模型：±8kV(空气放电)，±4kV(接触放电) |
|
连接 |
|
|
输入端口 |
1xHDMI TypeA[19-pin母口] |
|
1xVGA[15-pin母口] |
|
|
1xDP[标准尺寸母口] |
|
|
1xAUDIO IN [3.5mm Stereo Mini-jack] |
|
|
输出端口 |
1xHDBaseT Out[RJ45] |
|
控制端口 |
1XRS-232[凤凰端子] |
|
机身 |
|
|
外壳 |
铝壳—前面板 |
|
铁壳—后面板 |
|
|
颜色 |
铝壳—前面板 |
|
铁壳—后面板 |
|
|
尺寸 |
86mm（长）x86mm（宽）x 41mm（高） |
|
重量 |
205g |
|
供电电源 |
DC 24V/1A |
|
或者POC供电 |
|
|
电源功耗 |
5w（最大值） |
|
操作温度 |
32~104℉/0~40℃ |
|
储存温度 |
-4~140℉/-20~60℃ |
|
相对湿度 |
20~90% RH(无凝结) |
