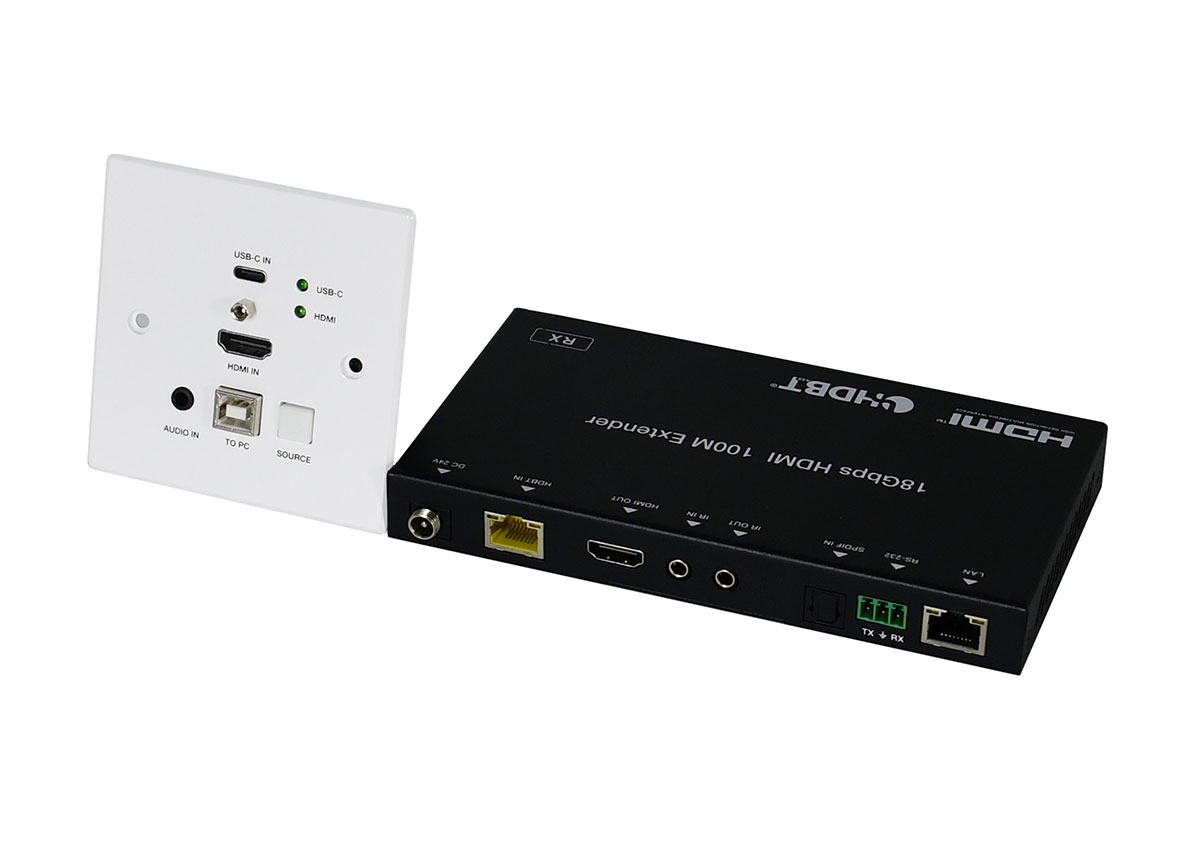

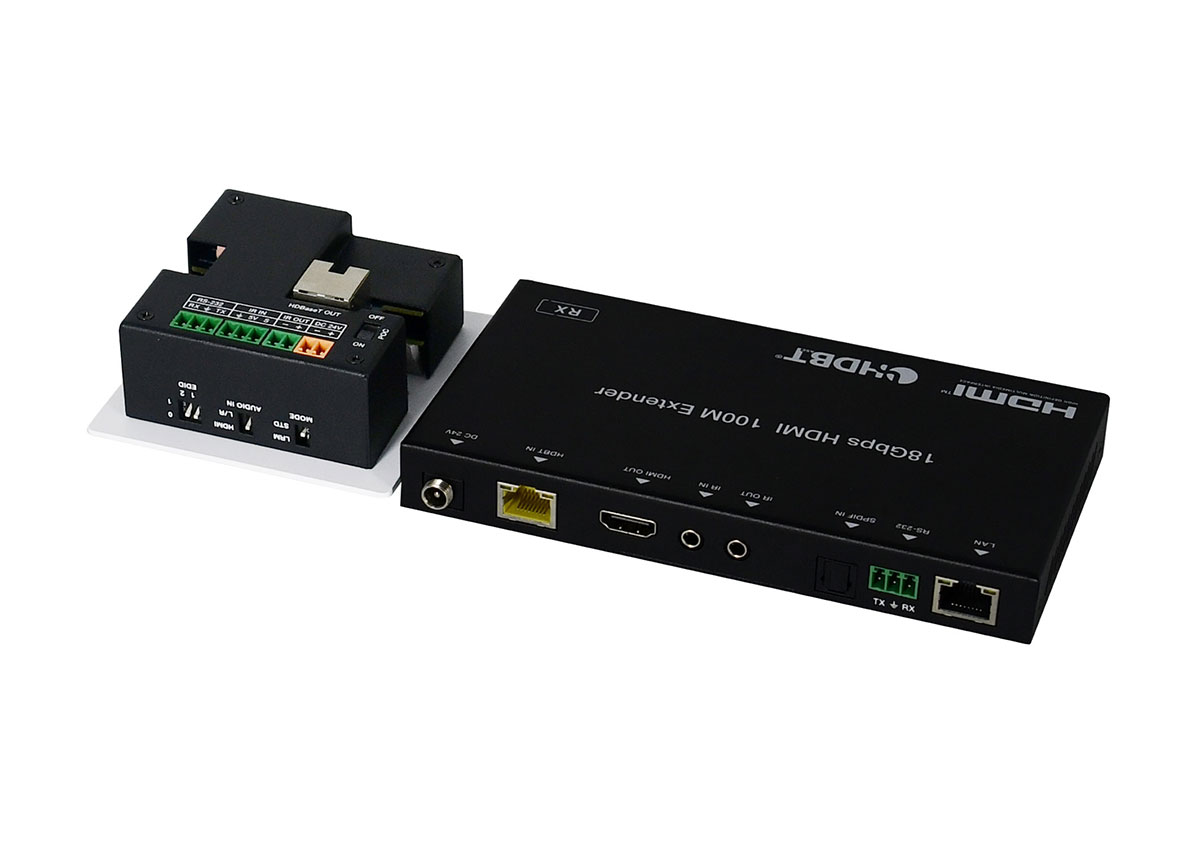

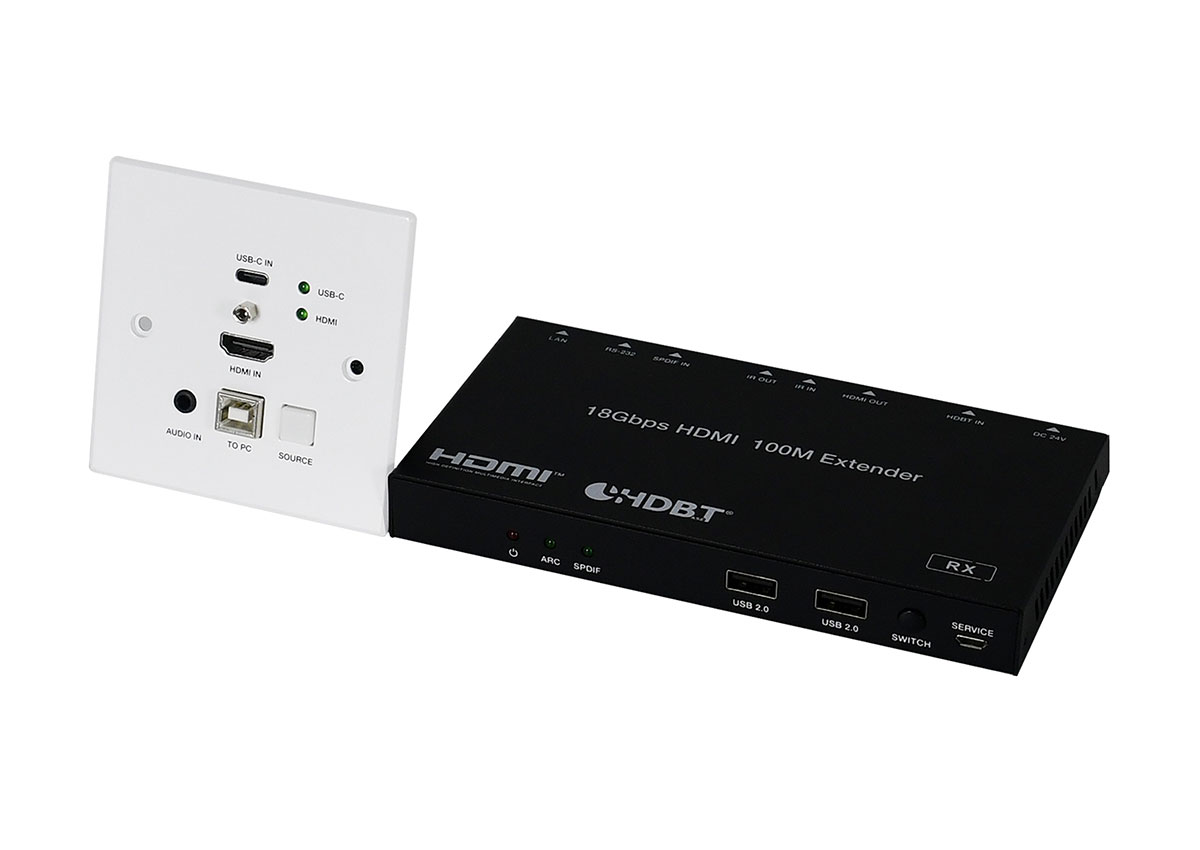

这款18Gbps HDMI延长器可延长高清视频/音频信号 RS-232，双向红外和互联网信号，通过单根 CAT6a/7 电缆，发射器和接收器之间的距离可达100 米， 支持分辨率高达4K2K@60Hz 4:4:4。发射端支持ARC 功能和本地音频提取。此外，扩展器还配备双向红外直通，允许源和显示控制。它也支持 USB KVM和PoC功能。
1、符合 HDCP 2.2/HDCP 1.4 和 DVI 1.0 标准；
2、支持18Gbps视频带宽；
3、视频分辨率高达4k2k@60Hz YUV 4:4:4；
4、通过单路最大传输距离为100米CAT6a/7类电缆；
5、支持ARC（音频回传通道）功能；
6、具有双向 IR、RS-232 和 CEC 直通功能；
7、支持USB KVM功能支持HDR、HDR10+、杜比视界和HLG功能；
8、支持PoC（电缆供电）功能；
9、设计紧凑，安装方便灵活；
|
技术参数 |
|
|||
|
HDCP 合规性 |
HDCP 2.2/HDCP 1.4 |
|||
|
视频带宽 |
18Gbps |
|||
|
视频分辨率 |
4K2K 50/60Hz 4:4:4 4K2K 50/60Hz 4:2:2 4K2K 50/60Hz 4:2:0 4K2K 30Hz 4:4:4 1080p,1080i,720p,720i,480p,480i 所有 PC 分辨率，包括 1920 x 1200 |
|||
|
色彩空间 |
RGB/YCbCr 4:4:4， YCbCr 4:2:2, YCbCr 4:2:0 |
|||
|
颜色深度 |
8/10/12位(1080P60Hz,4K30Hz , 4K60Hz YCbCr4:2:2/4:2:0) 8 位（4K60Hz 4:4:4） |
|||
|
HDMI 音频格式 |
LPCM 2.0/2.1/5.1/6.1/7.1，杜比数字，杜比 真高清， 杜比数字+ (DD+) , DTS - ES , DTS 高清主控、DTS HD-HRA 、 DTS-X |
|||
|
左/右音频格式 |
相变存储器2.0 |
|||
|
SPDIF音频格式 |
LPCM2.0、杜比数字、杜比数字+、DTS |
|||
|
静电放电保护 |
人体模型-- ± 8kV（空气放电）& ± 4kV（接触放电） |
|||
|
连接参数 |
|
|||
|
发射机 |
输入： 1x HDMI A 型 【19针母头】 输出： 1x HDBT 输出 [RJ45，8 针母头] 1X SPDIF 输出[S/PDIF] 1xL/R OUT [3.5mm 立体声迷你插孔] 1xLAN [ IRJ45] 控制： 1x IR IN [3.5mm 立体声迷你插孔] 1x IR 输出[3.5mm 立体声迷你插孔] 1x RS-232[凤凰 杰克] 1x 服务[最小i -USB，更新端口] 1xUSB 主机[USB 类型B ] |
|||
|

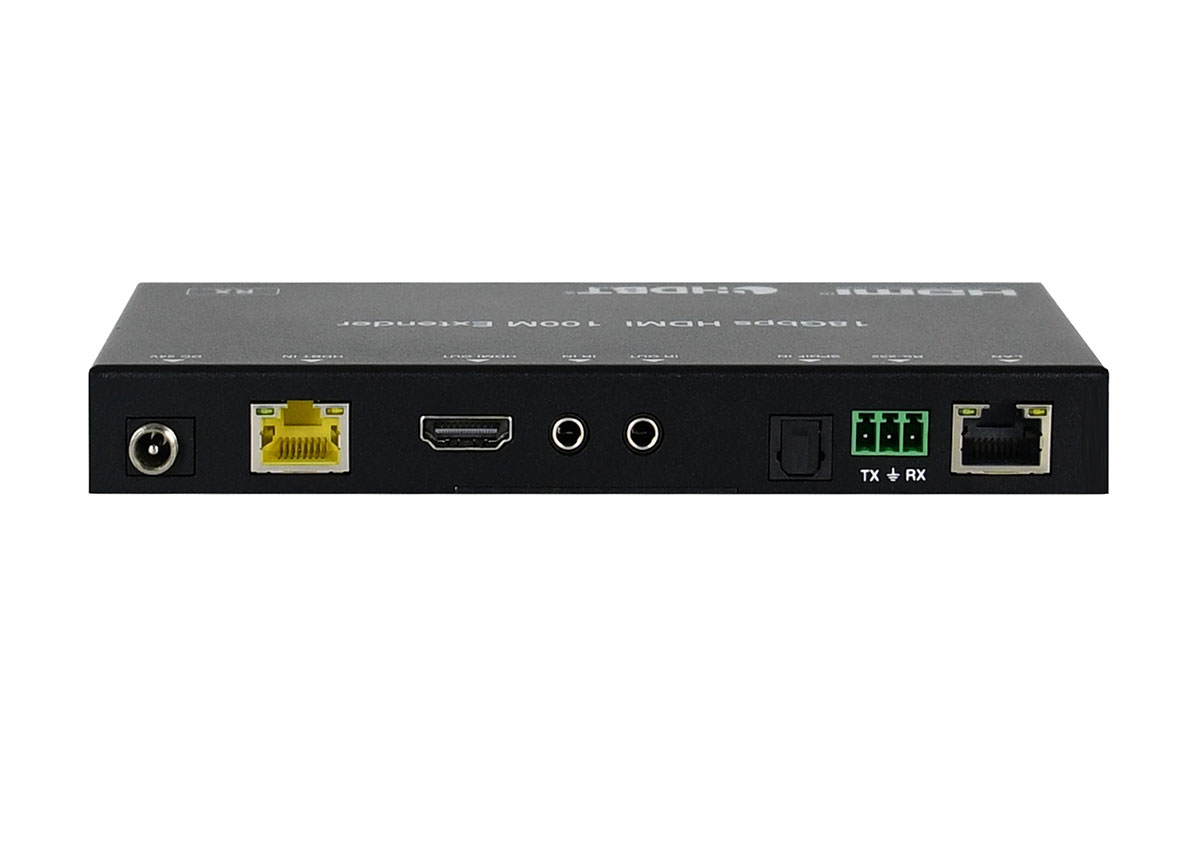

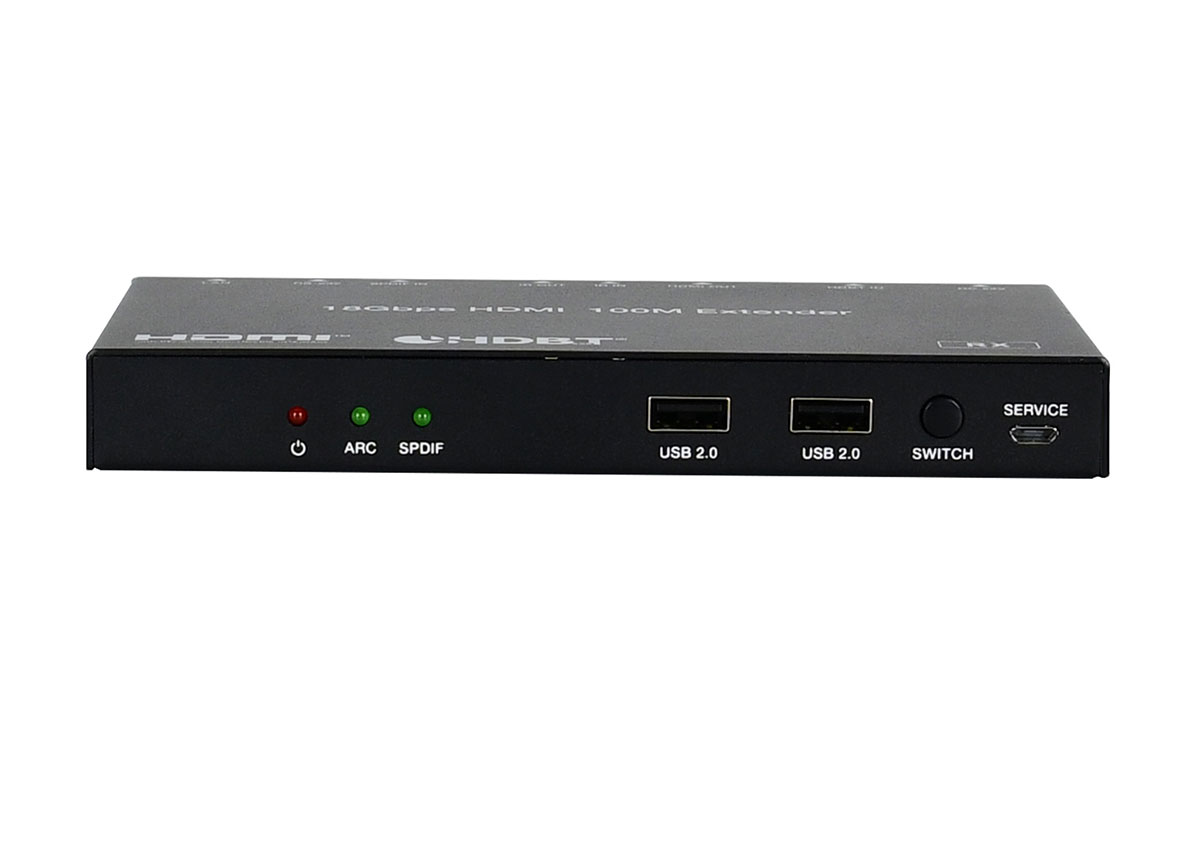

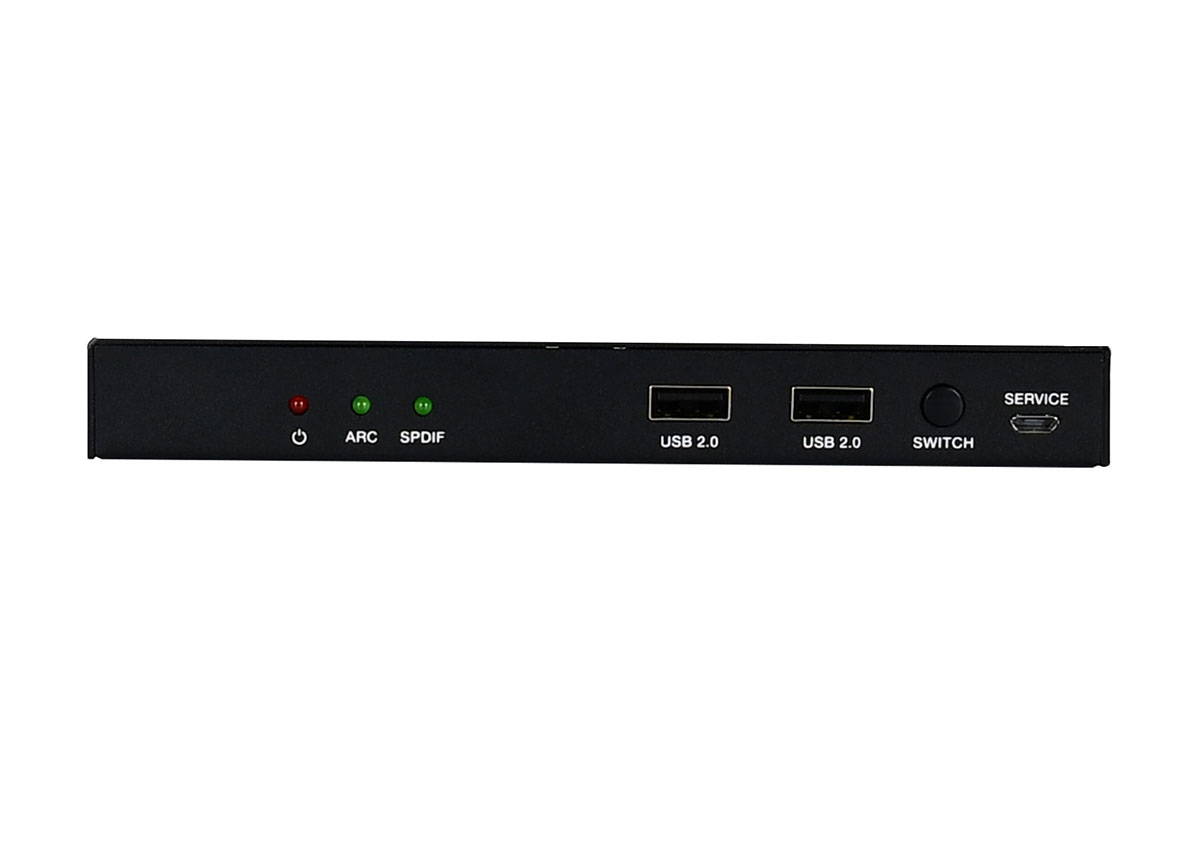

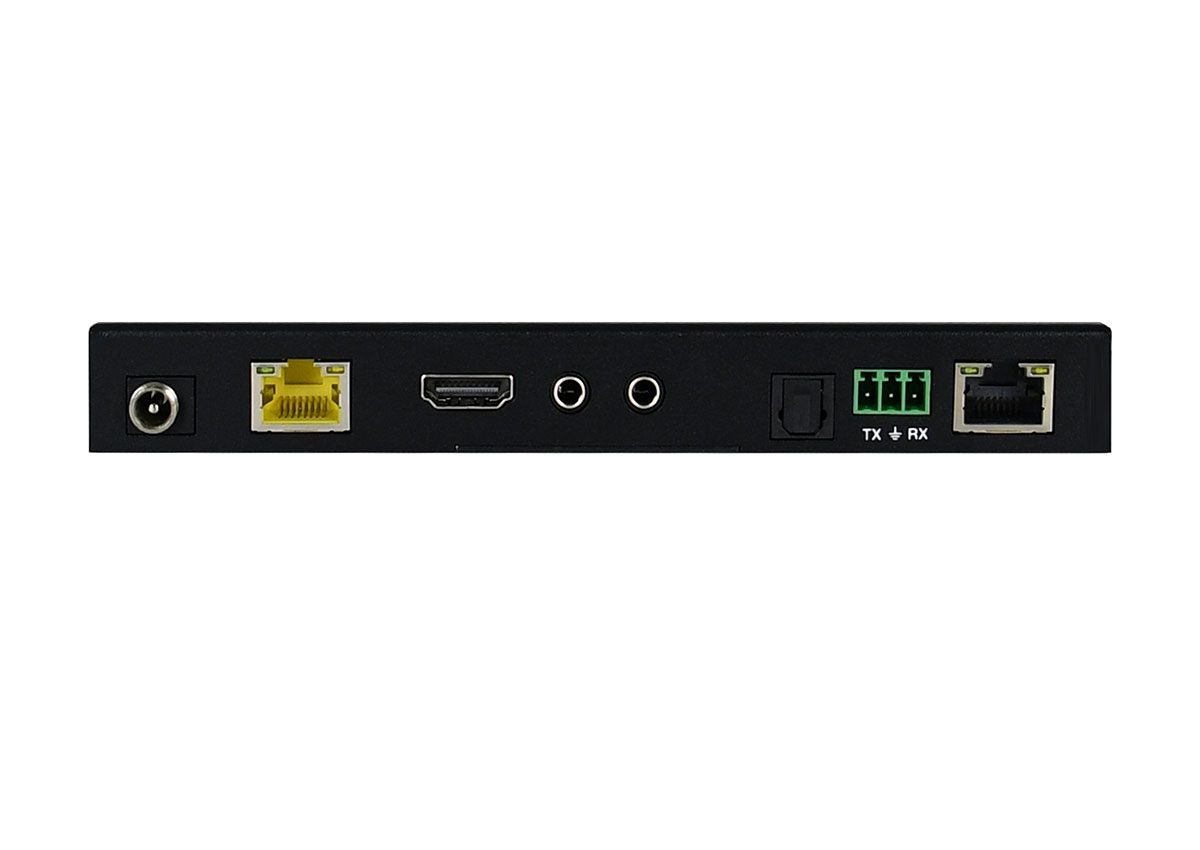

接收机 |
输入： 1x HDBTIN [RJ45，8 针母头] 1X SPDIF 输入 [S/PDIF] 输出： 1x HDMI A 型[19 针母头] 1 个局域网 [RJ45] 控制： 1x IR IN [3.5mm 立体声迷你插孔] 1x IR 输出[3.5mm 立体声迷你插孔] 1x RS-232[凤凰 杰克] 1 次服务 [Mini-USB、更新端口] 2x USB 2.0 [USB A 型] |
|||
|
机械性能 |
|
|||
|
主机 |
金属外壳 |
|||
|
颜色 |
黑色 |
|||
|
体积 |
发射器/接收器： 165 毫米[宽]x 88 毫米[深] x 18 毫米[高] |
|||
|
重量 |
发射器：170g，接收器：165g |
|||
|
电源 |
输入：交流100-240V 50/60Hz 输出：DC 24V/1A（锁定连接器） |
|||
|
能量消耗 |
13W |
|||
|
操作 温度 |
32-104华氏度/ 0-40 ℃ |
|||
|
储存温度 |
-4-140华氏度/-20-60 ℃ |
|||
|
相对湿度 |
20-90% RH（无凝露） |
|||
|
分辨率 |
延长距离 |
|||
|
4K2K |
90米 |
|||
|
1080P |
100米 |
|||
|
分辨率 |
4K60- 英尺/米 |
4K30- 英尺/米 |
1080P 60- 英尺/米 |
|
|
电缆长度 |
16f/5M |
32英尺/10M |
50英尺/15米 |
|
|
强烈建议使用优质高速HDMI电缆 |
||||
